Системи підтримання тиску 4.0

Системи підтримання тиску — невеликі помічники з великим ефектом

Розроблені компанією KAESER електронні системи підтримання тиску серії DHS 4.0 не лише захищають компоненти системи підготовки стисненого повітря, але й надійно забезпечують його якість. Навіть повне відключення подачі стисненого повітря вже не є проблемою.

При падінні тиску швидкість потоку в трубопроводі стрімко зростає. Це може спричинити перевантаження всіх компонентів в мережі стисненого повітря. Застосування системи підтримання тиску KAESER серії DHS 4.0 забезпечує необхідний мінімальний тиск і гарантує безпечну роботу, особливо під час запуску системи після зупинки

Кожна система підтримання тиску завдяки запатентованій системі регулювання з широтно-імпульсною модуляцією найкращим чином підготовлена до екстремальних випадків в стисненого повітря і поєднує — типово для KAESER — надзвичайну експлуатаційну надійність із простотою керування.

  • Діаметри приєднання від G ½ до G 3 і від DN 40 до DN 400
  • Для систем з однією чи з декількома лініями підготовки стисненого повітря
  • Точна інтеграція завдяки численним інтерфейсам і можливостям конфігурації

Переваги

  • Два режими роботи —
    надійне постачання або надійна якість стисненого повітря Можливість ідеального налаштування відповідно до ваших вимог.
  • Геніальна у своїй простоті концепція керування:
    проста настройка на 25 мовах, миттєве визначення робочого стану, ручне управління на випадок надзвичайних ситуацій — все це економить час і підвищує безпеку.
  • Інтеграція у SIGMA AIR MANAGER 4.0:
    Систему підтримання тиску DHS 4.0 можна за допомогою SIGMA NETWORK приєднати по системи керування вищого рівня SIGMA AIR MANAGER 4.0.



Детальніше про продукт

Комплектація

Два режими роботи

  • 1 – «Надійне постачання стисненого повітря»: широтно-імпульсна модуляція відкриття і закриття кульового крана і запірного клапана для ефективної та правильної роботи системи постачання стисненого повітря.
  • 2 — «Надійна якість стисненого повітря» для резервних мереж стисненого повітря: перекриття відповідних ліній у разі порушення роботи осушувачів або фільтрів (встановлюється на заводі).

Електронний блок керування

  • Вбудований електронний датчик тиску
  • Редуктор від 0 до 16 бар
  • Видимий на великій відстані світлодіодний індикатор
  • Механічний індикатор
  • Обчислювальний блок
  • Контроль тиску
  • Дисплей (25 мов)
  • Захист паролем
  • Перемикач режимів роботи
  • Блок керування, що повертається на 90°
  • Контроль кінцевих положень
  • Оновлення програмного забезпечення за допомогою SD-карти
  • Клавіатура й перемикач режимів роботи захищені від несанкціонованого доступу
  • Варіанти напруги мережі живлення: 100–240 В змінного струму, 50/60 Гц або 24 В постійного струму

Поворотний привод

  • Підпружинений пневматичний поворотний привід
  • Рух кульового крану або запірного клапану під дією внутрішнього керуючого тиску
  • Масло без силікону для кульового крану або запірного клапану (стандартна комплектація), без вмісту силікону опціонально

Керування

  • Введення з клавіатури паролю й робочих параметрів, наприклад, тиску відкриття, гістерезис, величину відсотка часу відкриття/закриття
  • Опціонально через систему керування вищого рівня
  • Ручне управління за допомогою ключа у випадку відключення живлення

Інтерфейси

  • Безпотенційні входи для «Зовнішнього вимкнення», наприклад, при збої осушувача
  • Безпотенційні виходи для «Загальної несправності», «Відкриття», «Закриття» й «Контролю тиску»
  • Сигнал тиску в системі 4–20 мА для керування компресором або для комплексної системи керування машинами
  • Підключення для дистанційного керування
  • Комунікаційний інтерфейс Modbus TCP зі штекером M12

Кульовий кран або запірний клапан

Можливість монтажу в кінці лінії дозволяє легко переробити або розширити мережу стисненого повітря та полегшує вирівнювання та фіксацію в трубопроводі для легкого монтажу.

Мережа SIGMA NETWORK

До стандартної комплектації DHS 4.0 входить інтерфейс SIGMA NETWORK, щоб зробити роботу ще зручнішою.

Ми дбаємо про вашу станцію стисненого повітря

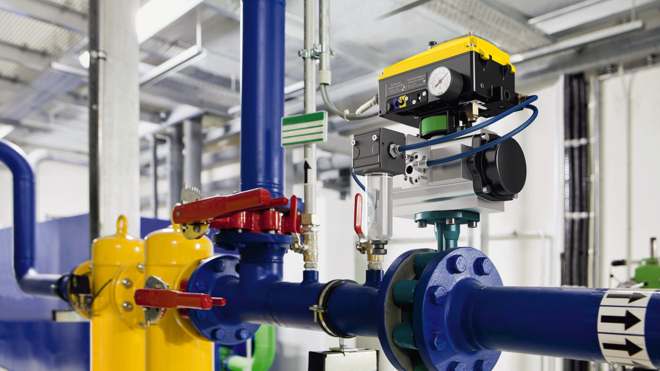

DHS 4.0 у складі компресорної станції.

Щоб надійно спроектувати систему стисненого повітря та водночас створити передумови для економічної та безпечної експлуатації, слід враховувати наступне — окрім потрібного тиску та вимог до технологічного повітря, при проектуванні слід враховувати такі фактори, як трубопроводи, охолодження, вентиляція, характеристики приміщення та екологічні аспекти. Продумана конструкція системи закладає основу для подальшої експлуатації.

Виробництво, підготовка та зберігання стисненого повітря є основними складовими системи постачання стисненого повітря. Якщо компоненти системи підготовки стисненого повітря переповнені занадто великими об'ємними потоками або якщо трубопровід не замкнений в разі несправності, це призводить до небажаного забруднення технологічного повітря. Крім того, виникають зайві витрати, якщо компресори також працюють у вихідні дні, щоб компенсувати втрати від витоків.
З системою підтримання тиску від KAESER ці проблеми залишилися у минулому.

Надійне постачання стисненого повітря з підтримкою при запуску мережі

Захист компонентів!

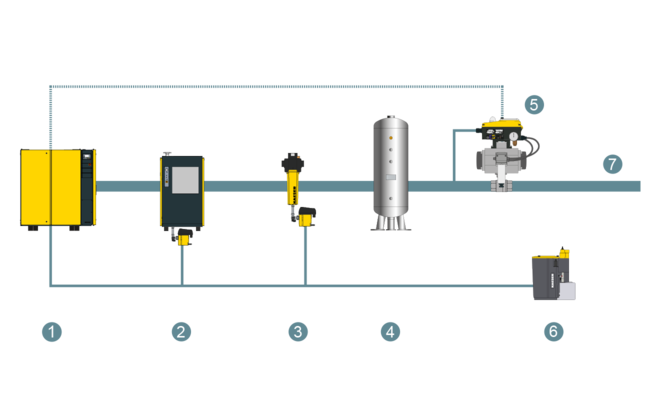

Можливості застосування DHS Надійне постачання стисненого повітря з підтримкою при запуску мережі
  1. Компресор
  2. Холодоосушувач із ECO-DRAIN
  3. Система фільтрації з ECO-DRAIN
  4. Ресивер
  1. Електронна система підтримання тиску DHS 4.0
  2. Система обробки конденсату AQUAMAT
  3. Мережа стисненого повітря

Якщо тиск в мережі стисненого повітря відсутній після зупинки, то під час запуску компресорів опір нагнітанню стисненого повітря в мережу відсутній. Компоненти підготовки стисненого повітря розроблені для роботи під навантаженням з відповідними об'ємами та швидкостями потоку в мережі стисненого повітря. Тому у разі відсутності опору тиску існує ризик подачі стисненого повітря на фільтри й осушувачі із занадто високою швидкістю. Це може призвести до руйнування фільтрувальних елементів і підвищення точки роси холодоосушувачів. Внаслідок цього в систему трубопроводів і технологічне повітря може потрапити масло, частинки бруду, волога, та інші забруднення.

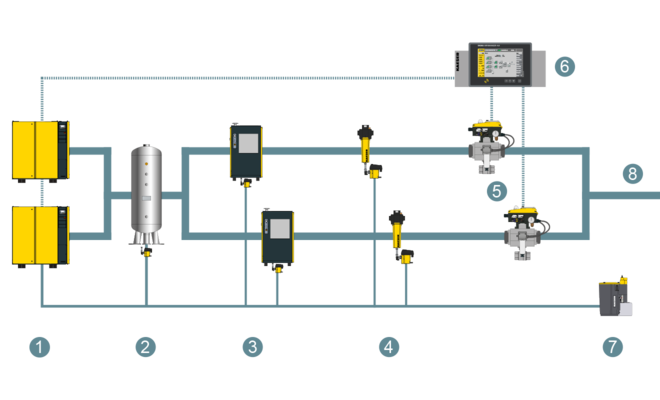

Надійна якість стисненого повітря з підтримкою при запуску системи

Виробництво без несподіванок!

  1. Компресори
  2. Ресивер
  3. Холодоосушувач із ECO-DRAIN
  4. Система фільтрації з ECO-DRAIN
  1. Електронна система підтримання тиску DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Система обробки конденсату AQUAMAT
  4. Мережа стисненого повітря

Електронні системи підтримання тиску також зарекомендували себе у виробництві. Особливо на станціях з декількома лініями підготовки стисненого повітря вони просто незамінні. Вони гарантують стабільно високу якість стисненого повітря. Система підтримання тиску перекриває відповідні лінії у разі порушення роботи осушувачів або фільтрів. Це не лише забезпечує якість, але й захищає трубопровідну мережу та споживачів на вашому виробництві.

Технічні характеристики

Технічні дані містяться в брошурі:
