Циклонні сепаратори

Циклон, що не потребує технічного обслуговування

Циклонні сепаратори Kaeser KC для видалення конденсату на виході стисненого повітря з компресора. Вони необхідні для безперебійної та енергоефективної роботи встановлених після них осушувачів і фільтрів. Циклонні сепаратори KC постачаються в стандартній комплектації з ефективними й особливо надійними пристроями відведення конденсатуECO-DRAIN 31 — звичайно з кнопкою тестування й сигнальним контактом. Крім того, вони особливо легко поєднуються з фільтрами KAESER й опціональними кронштейнами для кріплення на стіні. Це значно спрощує монтаж.

  • Відділення до 99 % конденсату в діапазоні об'ємного потоку від 0,9 до 14,2 м³/хв
  • Розрахований на робочий тиск до 16 бар
  • з електронним пристроєм відведення конденсату ECO-DRAIN 31
  • Опціонально з настінним кронштейном

На замовлення поставляються моделі з об'ємним потоком 88,5 м³/хв., зі спеціальним виконанням без вмісту силікону з розрахунком на робочий тиск до 45 бар.

Переваги

  • Послідовна ефективність:
    Потік повітря в циклонному сепараторі KC оптимізований фахівцями Kaeser за допомогою найсучаснішої системи моделювання і вимірюється відповідно до стандарту ISO 12500-4. Результат: вихровий потік залишається стабільним при максимальному ступені відділення конденсату до 99 % й в широкому діапазоні потужності з втратою тиску, що не перевищує 0,1 бар.
  • Надійність та довговічність:
    Корпус зі стійкого до дії морської води алюмінію з додатковим пасивуючим шаром роблять циклонні сепаратори справді довговічними. Розміри з'єднань стисненого повітря в корпусі варіюються й оптимально підходять до наших гвинтових компресорів.
  • Не потребують технічного обслуговування:
    Циклонні сепаратори Kaeser KC не потребують технічного обслуговування. Пристрій відведення конденсату ECO-DRAIN оснащений сервісним блоком для особливо надійного технічного обслуговування.

Ідеальне доповнення: розділювач масла і води AQUAMAT
Система обробки конденсату AQUAMAT

Наша порада: Недорога обробка конденсату, відповідно до законодавства, за допомогою розділювачів масла і води AQUAMAT перед відведенням в систему каналізації.



Детальніше про продукт

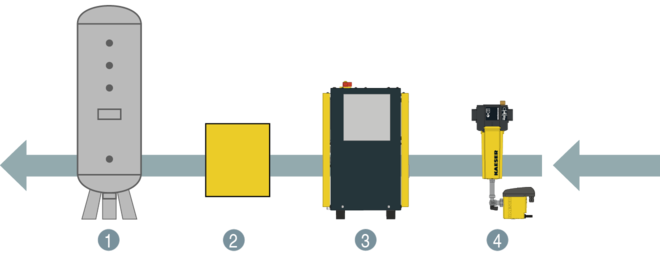

Приклад установки в компресорній станції
Циклонний сепаратор — приклад встановлення
  1. Ресивер
  2. Фільтрація за вибором
  1. Холодоосушувач
  2. Циклонні сепаратори
Технічні характеристики

Базове виконання

МодельF9KC F26KC F46KC
Об'ємна витрата м³/хв. 0,9 2,6 4,6
Перепад тиску в новому стані бар < 0,1 < 0,1 < 0,1
Ступінь відділення 20–100% від об’єму % 97 - 99 97 - 99 97 - 99
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
З'єднання стисненого повітряG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Вага кг 4,1 4 7,8
Розміри Ш х Г х В мм 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

МодельF83KC F142KC
Об'ємна витрата м³/хв. 8,3 14,2
Перепад тиску в новому стані бар < 0,1 < 0,1
Ступінь відділення 20–100% від об’єму % 97 - 99 97 - 99
Робочий надлишковий тиск бар 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66
З'єднання стисненого повітряG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Вага кг 8,5 8,5
Розміри Ш х Г х В мм 292 x 250 x 634 292 x 250 x 634
