Безмасляні гвинтові компресори з повітряним охолодженням

Надійність та потужність — навіть в екстремальних умовах

За відсутності інфраструктури води для охолодження безмасляні гвинтові компресори з повітряним охолодженням забезпечують надійне постачання стисненого повітря — навіть при температурах навколишнього повітря до 45 °C.
Потужність також переконує — завдяки інноваціям та досвіду в області будування машин та установок ми здатні запропонувати безмасляні гвинтові компресори з повітряним охолодженням потужністю до 355 кВт.

  • Продуктивність від 3,2 до 50,8 м³/хв
  • Надійна конструкція охолоджувача з труб з нержавіючої сталі та алюмінію.
  • Також у виконанні для пікових навантажень з регулюванням швидкості обертання за допомогою перетворювача частоти (варіанти моделей SFC)
  • Також із вбудованим барабанним осушувачем i.HOC (серія DSG-2 та DSG-2)

Переваги

  • Використання тепла — це легко:
    завдяки радіальним вентиляторам з високою залишковою тягою нагріте охолоджувальне повітря можна використовувати для обігріву приміщень у більшості випадків без додаткових допоміжних вентиляторів.
  • Енергоефективність до найменших деталей:
    в режимі очікування допоміжний вентилятор Kaeser з регулюванням за температурою надійно відводить накопичене тепло — тому головний вентилятор можна вимкнути!
  • Надзвичайно зручне технічне обслуговування:
    для очищення перший та другий ступені блочного алюмінієвого теплообмінника можна легко повернути назовні.

Витрати життєвого циклу

Оптимальне консультування, технічні переваги дослідницьких робіт і виробництва та високоефективна глобальна організація технічного обслуговування, яка попереджає простої.



Детальний огляд безмасляних гвинтових компресорів з повітряним охолодженням

Комплектація

Комплексна установка

  • Готова до роботи
  • Повністю автоматична
  • Звукоізоляція
  • Віброізоляція
  • Зручне обслуговування
  • Для температур навколишнього середовища до +45 °C

Компресорний блок

  • Двоступеневий гвинтовий компресор сухого стискання з прецизійним редуктором згідно з AGMA Q13/DIN- 5
  • Другий ступінь з роторами з високоякісної сталі та охолодження кожуха
  • Ротори із довговічним покриттям
  • Вбудований масляний бак з системою видалення повітря
  • Демпфери пульсацій без волокон після кожного ступеню

Приводний двигун

Приводний двигун супер-преміум класу енергоефективності IE4

  • Всесвітньо відома якість SIEMENS
  • Двигуни Premium та Premium Efficiency
  • Постійний контроль температури обмотки двигуна
  • Клас захисту: IP 55

Охолодження

  • Комбінація великих охолоджувачів стисненого повітря, яка складається з попереднього охолоджувача з нержавіючих труб та алюмінієвого охолоджувача.
  • Надійна робота компресора при температурі до 45 °C
  • Алюмінієвий охолоджувач для трансмісійного масла

Електричні компоненти

  • Розподільна шафа IP 54
  • Вентиляція розподільної шафи
  • Автоматичний захист «зірка — трикутник»
  • Керуючий трансформатор

SIGMA CONTROL 2

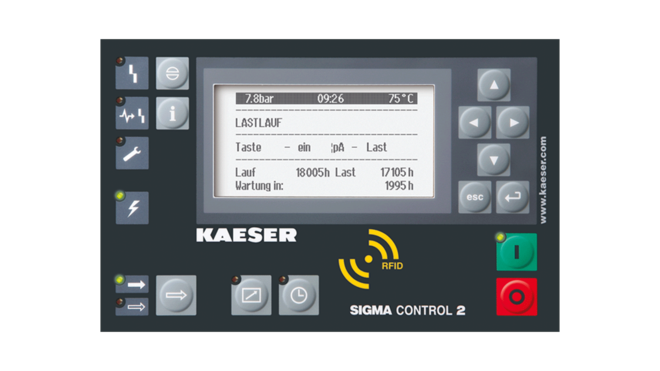

Блок керування компресором SIGMA CONTROL 2

  • Текстовий дисплей
  • Вибір із 30 мов
  • Сенсорні кнопки з піктограмами
  • Світлодіод із кольорами світлофора для відображення робочого стану.
  • Автоматичний контроль і регулювання
  • Послідовний вибір режимів управління: Dual, Quadro, Vario і керування витратами
  • Інтерфейси: Ethernet
  • Додаткові комунікаційні модулі для Profibus DP, Modbus, Profinet, DeviceNet
  • Слот для карток пам’яті SD для запису даних і оновлень.
  • RFID-зчитувач
  • Веб-сервер

Детально про розумні рішення

Гідравлічний впускний клапан

Гідравлічний впускний клапан

Впускний клапан із гідравлічним приводом, який встановлюється на безмасляні гвинтові компресори Kaeser, нечутливий до бруду та конденсату. Він надійніший і зручніший в обслуговуванні за пневматичні клапани.

Пульсаційні демпфери без волокон

Імпульсний глушник без волокна

Новітні демпфери пульсації вирізняються високою ефективністю, широким діапазоном та мінімальною втратою тиску при поглинанні небажаних коливань. Їхня конструкція без вмісту волокон запобігає забрудненню стисненого повітря.

Надійна вентиляція масляного бака

Надійна вентиляція масляного баку

Мікрофільтр в системі вентиляції масляного бака запобігає забір повітря з вмістом масла¬— важлива деталь, яка забезпечує незмінно високу якість стисненого повітря.

Високоефективний сепаратор конденсату

Високоефективний сепаратор конденсату

Новий сепаратор конденсату завдяки конструкції, оптимізованій для роботи з потоком, надійно відокремлює конденсат після повітряних радіаторів. Водночас його втрати тиску мінімальні.

Додаткове оснащення

Знімні опори

  • Знімні опори, що прикручуються до підлоги

Глушник для приточного отвору

  • Звукоізолююча куліса перед теплообмінниками

Фільтрувальне полотно холодного повітря

  • Фільтрувальне полотно холодного повітря на випуску компресора
  • Зменшує забруднення поверхонь теплообмінників та всмоктувального фільтру

Подача гарячого повітря

  • Безпосереднє використання гарячого стисненого повітря, наприклад для адсорбційних осушувачів з регенерацією тепла або в якості технологічного повітря.
  • В деяких моделях можна регулювати температуру гарячого повітря в певних межах.

Технічні характеристики CSG-2 A

Базове виконання

МодельCSG 55-2 A CSG 70-2 A CSG 90-2 A
Робочий надлишковий тиск бар 8 4 6 8 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Макс. надлишковий тиск бар 8 4 6 8 4 6 8 10
Номінальна потужність двигуна кВт 37 45 55
Розміри Ш х Г х В мм 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 71 71 72
Вага кг 2.270 2.310 2.375

МодельCSG 120-2 A CSG 130-2 A
Робочий надлишковий тиск бар 4 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,97 12,92 12 10,43 12,92 12,88 12,85
Макс. надлишковий тиск бар 6 8 10 8 10
Номінальна потужність двигуна кВт 75 90
Розміри Ш х Г х В мм 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 73 74
Вага кг 2.515 2.640

Виконання Т

МодельCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Робочий надлишковий тиск бар 8 4 6 8 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Макс. надлишковий тиск бар 8 4 6 8 4 6 8 10
Номінальна потужність двигуна кВт 37 45 55
Точка роси °C 3 3 3
Розміри Ш х Г х В мм 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 71 71 72
Вага кг 2.520 2.560 2.625

МодельCSG 120-2 T A CSG 130-2 T A
Робочий надлишковий тиск бар 4 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,97 12,92 12 10,43 12,92 12,88 12,85
Макс. надлишковий тиск бар 6 8 10 8 10
Номінальна потужність двигуна кВт 75 90
Точка роси °C 3 3
Розміри Ш х Г х В мм 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 73 74
Вага кг 2.765 2.890

Виконання SFC

МодельCSG 90-2 SFC A CSG 120-2 SFC A CSG 130-2 SFC A
Робочий надлишковий тиск бар 4 6 8 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Макс. надлишковий тиск бар 6 9 8 10 10
Номінальна потужність двигуна кВт 55 75 90
Розміри Ш х Г х В мм 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 72 73 74
Вага кг 2.435 2.575 2.700

Виконання T-SFC

МодельCSG 90-2 T SFC A CSG 120-2 T SFC A CSG 130-2 T SFC A
Робочий надлишковий тиск бар 4 6 8 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Макс. надлишковий тиск бар 6 9 8 10 10
Номінальна потужність двигуна кВт 55 75 90
Точка роси °C 3 3 3
Розміри Ш х Г х В мм 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 72 73 74
Вага кг 2.685 2.825 2.950

Виконання RD

МодельCSG 55-2 RD A CSG 70-2 RD A CSG 90-2 RD A
Робочий надлишковий тиск бар 8 6 8 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,4 7,77 6,65 9,62 8,8 7,67
Макс. надлишковий тиск бар 8 6 8 6 8 10
Номінальна потужність двигуна кВт 37 45 55
Точка роси °C -36 -28 -35 -25 -33 -36
Розміри Ш х Г х В мм 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 71 71 72
Вага кг 2.985 3.025 3.090

МодельCSG 120-2 RD A CSG 130-2 RD A
Робочий надлишковий тиск бар 4 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,97 12,92 12 10,43 12,92 12,88 12,85
Макс. надлишковий тиск бар 6 8 10 8 10
Номінальна потужність двигуна кВт 75 90
Точка роси °C -2 -20 -29 -34 -20 -28 -32
Розміри Ш х Г х В мм 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 73 74
Вага кг 3.230 3.355

Виконання RD-SFC

МодельCSG 90-2 RD SFC A CSG 120-2 RD SFC A CSG 130-2 RD SFC A
Робочий надлишковий тиск бар 4 6 8 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Макс. надлишковий тиск бар 6 9 8 10 10
Номінальна потужність двигуна кВт 55 75 90
Точка роси °C -8 -25 -33 -1 -21 -30 -34 -1 -20 -28 -32
Розміри Ш х Г х В мм 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 72 73 74
Вага кг 3.150 3.290 3.415

Технічні характеристики DSG-2 A

Базове виконання

МодельDSG 140-2 A DSG 180-2 A DSG 220-2 A
Робочий надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Розміри Ш х Г х В мм 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 77 78 78
Вага кг 3.400 3.550 3.650

МодельDSG 260-2 A DSG 290-2 A
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Макс. надлишковий тиск бар 4 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Розміри Ш х Г х В мм 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 81
Вага кг 3.800 4.000

Виконання SFC

МодельDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Розміри Ш х Г х В мм 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 79 80
Вага кг 4.150 4.250 4.400

МодельDSG 290-2 SFC A
Робочий надлишковий тиск бар 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Розміри Ш х Г х В мм 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 82
Вага кг 4.600

Виконання RD

МодельDSG 140-2 RD A DSG 180-2 RD A DSG 220-2 RD A
Робочий надлишковий тиск бар 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 6 8 10 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Точка роси °C -34 -36 -26 -33 -36 -26 -33 -35
Розміри Ш х Г х В мм 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 77 78 78
Вага кг 4.500 4.650 4.750

МодельDSG 260-2 RD A DSG 290-2 RD A
Робочий надлишковий тиск бар 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 26,1 26 22,9 28,55 28,5 26
Макс. надлишковий тиск бар 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Точка роси °C -25 -32 -34 -24 -31 -33
Розміри Ш х Г х В мм 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 81
Вага кг 4.900 5.100

Виконання RD-SFC

МодельDSG 180-2 RD SFC A DSG 220-2 RD SFC A DSG 260-2 RD SFC A
Робочий надлишковий тиск бар 6 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Точка роси °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Розміри Ш х Г х В мм 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 79 80
Вага кг 5.250 5.350 5.500

МодельDSG 290-2 RD SFC A
Робочий надлишковий тиск бар 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Точка роси °C -24 -30 -33
Розміри Ш х Г х В мм 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 82
Вага кг 5.700

Технічні характеристики FSG-2 A

Базове виконання

МодельFSG 300-2 A FSG 350-2 A FSG 420-2 A
Робочий надлишковий тиск бар 4 6 8 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Макс. надлишковий тиск бар 4 8 4 6 8 10 4 6 8 10
Номінальна потужність двигуна кВт 160 200 250
Розміри Ш х Г х В мм 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
З'єднання стисненого повітряDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Рівень шуму дБ (А) 78 79 80
Вага кг 5.800 6.000 6.250

МодельFSG 450-2 A FSG 500-2 A
Робочий надлишковий тиск бар 6 8 10 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 50,1 45,6 41,9 50 45,6
Макс. надлишковий тиск бар 6 8 10 8 10
Номінальна потужність двигуна кВт 315 315
Розміри Ш х Г х В мм 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
З'єднання стисненого повітряDN125 PN16 DIN DN125 PN16 DIN
Рівень шуму дБ (А) 81 82
Вага кг 6.400 6.400

Виконання SFC

МодельFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Макс. надлишковий тиск бар 10 10 10
Номінальна потужність двигуна кВт 250 315 355
Розміри Ш х Г х В мм 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730
З'єднання стисненого повітряDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Рівень шуму дБ (А) 81 83 84
Вага кг 7.050 7.200 7.450

Модель
Робочий надлишковий тиск бар
Об'ємний потік всієї установки при робочому тиску м³/хв.
Макс. надлишковий тиск бар
Номінальна потужність двигуна кВт
Розміри Ш х Г х В мм
З'єднання стисненого повітря
Рівень шуму дБ (А)
Вага кг
