Гвинтові повітродувки до 110 кВт

Значне заощадження енергії й ефективність без компромісів

Майбутнє технологій у сфері низького тиску вже почалося — ідеї спеціалістів компанії Kaeser, наприклад, всесвітньовідомі гвинтові ротори із профілем SIGMA, означають підвищення ефективності до 35 відсотків! А також з точки зору введення в експлуатацію, обслуговування й ремонту, наші надійні перевірені установки також приваблюють своєю економічністю.

  • Високоефективні повітродувки, що не потребують частого технічного обслуговування, із двороторними блоками SIGMA.
  • На вибір із пусковим перемикачем за схемою «зірка — трикутник» (STC) або перетворювачем частоти (SFC).
  • Комплексне рішення Plug-and-Play з силовою установкою, блоком керування SIGMA CONTROL 2 й заповненим на заводі виробника маслом, а також відрегульованим ремінним приводом.

Нова технологія гвинтових повітродувок приносить вигоду клієнтам у сферах комунальної й промислової обробки стічних вод, а також флотації й псевдозрідження, у яких повітродувки використовуються впродовж довгих років і дуже важливе значення має споживання енергії.

Переваги

  • Максимальна ефективність всієї машини.
    Ми робимо ставку на ротори SIGMA-Profil, оптимальну трансмісію між двигуном і повітродувкою й найнижчі втрати тиску в усіх компонентах.
  • Мінімальні пульсації в під’єднаних технологічних трубопроводах.
    Спеціальні абсорбційні глушники, що поглинають широкий діапазон частот, значно зменшують рівень утворення шумів у машині й трубопроводі.
  • Захист від тривалих простоїв.
    Особливо міцні компоненти забезпечують надійну роботу. Завдяки продуманій конструкції зникає потреба в допоміжних агрегатах (наприклад, для герметизацї або охолодження). Численні датчики уможливлюють дистанційний контроль режимів роботи.

Вигода завдяки низьким витратам упродовж терміну служби
Витрати життєвого циклу

Наш комплексний підхід для забезпечення оптимальної рентабельності: максимальна енергоефективність, висока доступність стисненого повітря й міжнародна сервісна мережа й мережа консультантів із високою швидкістю реагування.



Детальніше про продукт

Комплектація

Plug-and-Play

Готові до підключення повітродувки повністю оснащені давачами, системами STC/SFC, SIGMA CONTROL 2 і аварійним вимикачем, заповнені маслом і сертифіковані.

Повітродувний блок

Високоефективний повітродувний блок з гвинтовими роторами з профілем SIGMA

  • Високоефективний повітродувний блок із роторами з профілем SIGMA, що характеризується високою продуктивністю при мінімальному споживанні енергії.

Підшипники й ущільнення

  • Надійні підшипники з циліндричними роликами на 100 % приймають на себе дію радіальних сил.
  • Перевірене торцеве механічне ущільнення обертового з’єднання, що не потребує обслуговування, на приводному валу блока гвинтових повітродувок.

Двигун IE3

  • Марочний виріб Siemens.
  • Енергоефективний двигун класу IE3, що характеризується високим ККД.
  • Послідовне з’єднання трьох резисторів із позитивним температурним коефіцієнтом опору.
  • Відрегульований для використання з перетворювачем частот SFC в установках із регульованою частотою обертання.
  • Централізовані, легко доступні місця змащення для підшипників двигуна, що сприяє швидкому й безпечному й обслуговуванню.

Ремінний привод (гвинтові повітродувки EBS/FBS)

  • Автоматичний натяг клинового ременя з індикацією
  • постійний оптимальний коефіцієнт корисної дії передачі
  • зменшені експлуатаційні витрати
  • в стандартній комплектації захист клинового ременя з додатковим ефектом охолодженням ременя

Прямий привід (гвинтові повітродувки DBS)

  • вбудована зубчата передача з приблизно 100% ККД при передачі зусилля
  • селективні різноманітні передаточні співвідношення
  • Використання стандартних електродвигунів
  • вищій за середній показник термін експлуатації вальниці за рахунок оптимізованого розподілення зусиль в трансмісії

Демпфер пульсацій

  • Високоефективні абсорбційні глушники зі сторін усмоктування й нагнітання з широким діапазоном поглинання частот для зниження пульсацій технологічного повітря.
  • Високий рівень гасіння шуму повітря, що переміщується по трубопроводах.

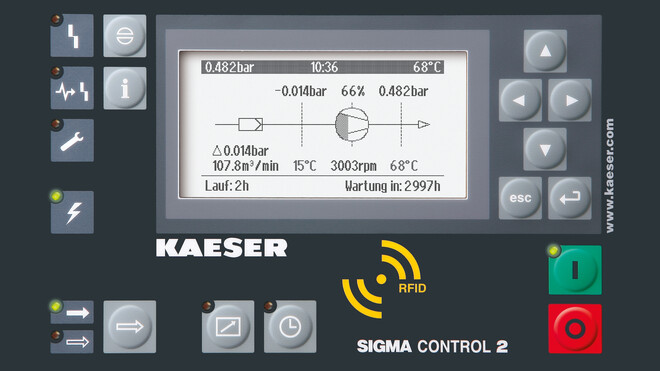

SIGMA CONTROL 2

SIGMA CONTROL 2 — гніздо для SD-карти

  • Світлодіод із кольорами світлофора для відображення робочого стану
  • Текстовий дисплей
  • Вибір із 30 мов
  • Сенсорні кнопки з піктограмами
  • Автоматичний контроль і регулювання
  • Послідовний вибір режимів управління: Dual, Quadro, Vario і динамічне керування
  • Інтерфейси: Ethernet
  • Можливість додаткового придбання комунікаційних модулів: Profibus DP, Modbus, Profinet і DeviceNet.
  • Слот для карток пам’яті SD для запису даних і оновлень
  • RFID-зчитувач
  • Веб-сервер.
  • Інтерфейс користувача KAESER CONNECT.
  • Візуалізація значень на аналогових і цифрових входах.
  • Попереджувальні повідомлення й повідомлення про збої.
  • Графічне представлення зміни тиску, температури й частоти обертання.

KAESER CONNECT

  • Відкрийте інтернет-браузер.
  • Укажіть IP-адресу SC2 і пароль.
  • Комутований доступ до блока керування повітродувкою через вбудований веб-сервер.

На інтерфейсі користувача в режимі реального часу відображається стан машини, значення на аналогових і цифрових входах, список попереджувальних повідомлень і повідомлень про збої, а також графічно представляється зміна тиску, температури й частоти обертання.

Plug-and-Play

Вставити, увімкнути — готово

 Готові до підключення повітродувки Встановити, ввімкнути — готово

Готові до підключення повітродувки повністю оснащені на заводі — перетворювачем частоти або пусковим перемикачем зі схемою «зірка — трикутник», системою SIGMA CONTROL 2 та аварійним вимикачем. Це зменшує ризики, витрати коштів і зусилля на етапах планування, будівництва, введення в експлуатацію й оформлення документації.

Контроль пуску START CONTROL (STC)

Повітродувка — START CONTROL (STC)

Модель із вбудованим пусковим перемикачем зі схемою «зірка — трикутник» для експлуатації за умов постійної частоти обертання оснащено високоякісною захисною технікою, захистом від перевантаження по струму й системою контролю обертового поля. SIGMA CONTROL 2 і надійна технологія аварійної зупинки надають системі завершеності.

SIGMA FREQUENCY CONTROL (SFC)

Повітродувка — SIGMA FREQUENCY CONTROL (SFC)

За допомогою перетворювача частоти SFC шляхом регулювання частоти обертання можливе налаштування об’ємного потоку відповідно до потреб процесу. На заводі виробника все запрограмовано й налаштовано для можливості негайного введення в експлуатацію.

Технічні характеристики

Базове виконання

МодельCBS 120 L CBS 120 M DBS 220 L
Макс. перепад тиску — в режимі надлишковго тиску мбар 650 1.100 650
Макс. корисний робочий потік м³/хв. 12,6 12,5 23
Макс. номінальна потужність двигуна кВт 18,5 22 30
Макс. перепад тиску — в режимі вакууму мбар - 550 -
Макс. швидкість відкачування м³/хв. - 12,5 -
Макс. номінальна потужність двигуна кВт - 15 -
Номінальний діаметр приєднання DN 80 80 100
Розміри з розподільчою шафою та звукоізолюючим кожухом (Ш x Г x В) мм 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Макс. маса кг 730 750 820

МодельDBS 220 M EBS 380 L EBS 380 M
Макс. перепад тиску — в режимі надлишковго тиску мбар 1.100 650 1.100
Макс. корисний робочий потік м³/хв. 22 38 37
Макс. номінальна потужність двигуна кВт 37 45 75
Макс. перепад тиску — в режимі вакууму мбар 550 - 550
Макс. швидкість відкачування м³/хв. 22 - 38
Макс. номінальна потужність двигуна кВт 22 - 37
Номінальний діаметр приєднання DN 100 150 150
Розміри з розподільчою шафою та звукоізолюючим кожухом (Ш x Г x В) мм 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Макс. маса кг 850 1.400 1.600

МодельFBS 660 L FBS 660 M
Макс. перепад тиску — в режимі надлишковго тиску мбар 650 1.100
Макс. корисний робочий потік м³/хв. 67 66
Макс. номінальна потужність двигуна кВт 90 110
Макс. перепад тиску — в режимі вакууму мбар - 550
Макс. швидкість відкачування м³/хв. - 64
Макс. номінальна потужність двигуна кВт - 75
Номінальний діаметр приєднання DN 200 200
Розміри з розподільчою шафою та звукоізолюючим кожухом (Ш x Г x В) мм 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900
Макс. маса кг 1.850 2.200

Очисна установка в м. Кітцінген
Зниження споживання енергії та підвищення потоку повітря!

Споживання енергії завдяки вдосконаленню зменшилось на 20 відсотків? Як це стало можливим? Отже відповідь на це запитання надана в нашій наведеній історії.

Приклад проекту Кітцінген
