Дотискні компресори високого тиску серій CN C і DN C

Дотискний компресор високого тиску для ефективного постачання стисненого повітря

У цих повних системах є все: нова конструкція дотискних компресорів серій CN C і DN C, що займають вдвічі менше місця ніж попередні моделі, акуратна як всередині, так і ззовні. Нове розташування компонентів гарантує не лише оптимізовану подачу охолоджувального повітря, але й зручніший доступ для технічного обслуговування.

Оновлений блок керування SIGMA CONTROL 2 пропонує нові численні функції контролю й управління з багатьма інтерфейсами, у тому числі для динамічного регулювання під керуванням системами вищого рівня.

У версії SFC для серії DN C завдяки регулюванню частоти продуктивність компресора при необхідності адаптується до споживання стисненого повітря. Як результат, витрачається лише стільки енергії, скільки потрібно для подачі стисненого повітря — ефективніше не буває.

Технічні характеристики CN C:

  • 7,5–22 кВт
  • Тиск на вході: 3–10 бар
  • Кінцевий тиск: 10–45 бар
  • Продуктивність: 0,8–8,0 м³/хв

Технічні характеристики DN C:

  • 22–45 кВт
  • Тиск на вході: 3–10 бар
  • Кінцевий тиск: 10–45 бар
  • Продуктивність: від 2,26 до 19,60 м³/хв

Додаткові варіанти:

Дотискний компресор високого тиску серії DN C випускається у виконанні з повітряним або з водяним охолодженням. Дотискний компресор високого тиску серії CN C у стандартній комплектації оснащений системою повітряного охолодження. За замовленням виконання для прокачування азоту або замкнутої системи без зовнішнього доступу повітря (версія N2)

Можливості застосування:

виробництво ПЕТ-пляшок, подача технологічного повітря, генерація азоту, тиск для випробувальних стендів (наприклад, гальма, охолоджувачі тощо), стенди випробувань під тиском, випробування на розривний тиск та імпульсні випробування.

Переваги

  • Компактність:
    єдина в світі компактна установка, яка має невеликі розміри, але високу потужність: жодних компромісів щодо продуктивності, надійності й енергоефективності!
  • Нижчі витрати на монтаж:
    Моделі DN C і CN C поставляються готовими до електричного підключення. Системи мають функцію самоконтролю й можуть бути налаштовані для багатьох областей застосування.
  • Економія витрат на обслуговування:
    завдяки новій конструкції з доступом спереду! Нове розташування компонентів зробило це можливим. Це скорочує час технічного обслуговування, наприклад, при заміні ременів.
Економія витрат на енергію
Витрати життєвого циклу

Високопродуктивні електродвигуни забезпечують особливо високий коефіцієнт корисної дії і, відповідно, дуже низьке споживання електроенергії. А додатковим плюсом цих двигунів є їх низькі робочі температури.



Детальніше про продукт

Нова конструкція для зручнішого керування, підвищеної ефективності й гнучкості використання
Компактний дожимний компресор серії DN C (задня сторона)

  • Підвищена довговічність:
    двигун і компресорний блок відділені від решти обладнання. Завдяки цьому вібрація в набагато менше впливає на розподільчу шафу, радіатор, вентилятор і трубопроводи.
  • Зручніший доступ для технічного обслуговування:
    вид збоку з встановленим охолоджувачем повітря — тепер також зручніший доступ завдяки панелі, що легко знімається.
  • Поліпшене технічне обслуговування:
    заміна ременів, обслуговування електромагнітного клапану (в азотних моделях) або заміна брудовловлювача на впускному клапані
Приклад компонування

Приклад станції стисненого повітря з дотискним компресором високого тиску

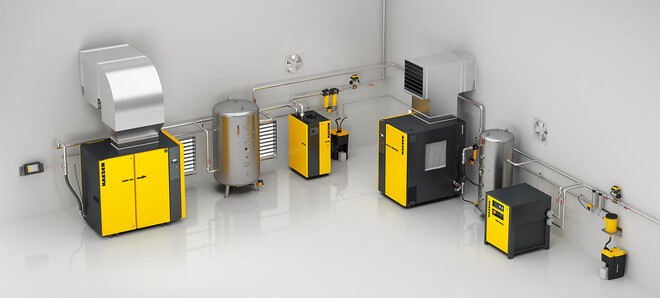

Станція стисненого повітря з компактним дотискним компресором серії DN C від Kaeser Kompressoren.
Схема будови дотискного компресора високого тиску

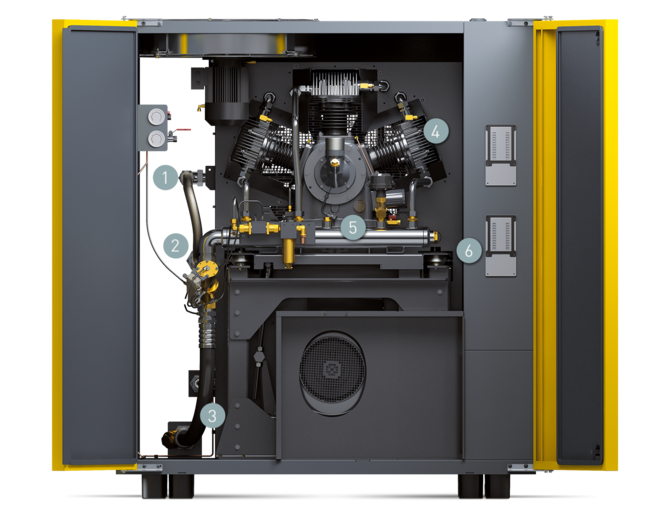

Компоненти компактного дожимного компресора серії DN C (передня сторона)
  1. Гнучкий шланг, з боку кінцевого тиску
  2. Зворотній клапан між магістральним трубопроводом і додатковим охолоджувачем
  3. Гнучкий шланг, з боку тиску на вході
  1. Модернізовані головки блоку циліндрів
  2. Великий трубопровід-колектор для зниження пульсацій
  3. Амортизуючий елемент
Технічні характеристики CN 22C

Базове виконання

МодельCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,54 4,17 3,68
Об'ємна витрата на вході м³/хв. 3,74 5,3 5,3
Розрахункова продуктивність м³/хв. 0,62 0,62 0,62
Частота обертання компресорного блоку 1/хв. 1.235 1.235 1.235
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 22 22 22
Рівень шуму дБ (А) 75 75 75
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920 920

МодельCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Попередній тиск бар 10 10 10
Максимальний тиск бар 25 35 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,79 5,31 4,83
Об'ємна витрата на вході м³/хв. 6,86 6,86 6,86
Розрахункова продуктивність м³/хв. 0,62 0,62 0,62
Частота обертання компресорного блоку 1/хв. 1.235 1.235 1.235
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 22 22 22
Рівень шуму дБ (А) 75 75 75
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920 920

Технічні характеристики CN 15C

Базове виконання

МодельCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,54 4,17 3,04
Об'ємна витрата на вході м³/хв. 3,74 5,3 4,23
Розрахункова продуктивність м³/хв. 0,62 0,62 0,5
Частота обертання компресорного блоку 1/хв. 1.235 1.235 985
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 15 15 15
Рівень шуму дБ (А) 74 74 74
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920 920

МодельCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Попередній тиск бар 10 10 10
Максимальний тиск бар 25 35 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,79 4,36 3,63
Об'ємна витрата на вході м³/хв. 6,86 5,47 4,94
Розрахункова продуктивність м³/хв. 0,62 0,5 0,45
Частота обертання компресорного блоку 1/хв. 1.235 985 890
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 15 15 15
Рівень шуму дБ (А) 74 74 74
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920 920

Технічні характеристики CN 11C

Базове виконання

МодельCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,09 3,41 2,47
Об'ємна витрата на вході м³/хв. 2,99 4,23 3,41
Розрахункова продуктивність м³/хв. 0,5 0,5 0,4
Частота обертання компресорного блоку 1/хв. 985 985 795
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 11 11 11
Рівень шуму дБ (А) 73 73 73
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920 920

МодельCN 11C 10/25 bar CN 11C 10/35 bar
Попередній тиск бар 10 10
Максимальний тиск бар 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,73 3,29
Об'ємна витрата на вході м³/хв. 5,47 4,16
Розрахункова продуктивність м³/хв. 0,5 0,38
Частота обертання компресорного блоку 1/хв. 985 750
Кількість поршнів 2 2
Номінальна потужність двигуна кВт 11 11
Рівень шуму дБ (А) 73 73
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 920 920

Технічні характеристики CN 7C

Базове виконання

МодельCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 1,26 2 1,62
Об'ємна витрата на вході м³/хв. 1,72 2,44 2,18
Розрахункова продуктивність м³/хв. 0,29 0,29 0,26
Частота обертання компресорного блоку 1/хв. 1.250 1.250 1.120
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 7,5 7,5 7,5
Рівень шуму дБ (А) 71 71 71
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 790 790 790

МодельCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Попередній тиск бар 10 10 10
Максимальний тиск бар 25 35 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,74 2,05 1,75
Об'ємна витрата на вході м³/хв. 3,15 2,52 2,27
Розрахункова продуктивність м³/хв. 0,29 0,23 0,21
Частота обертання компресорного блоку 1/хв. 1.250 1.000 900
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 7,5 7,5 7,5
Рівень шуму дБ (А) 71 71 71
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG 1 G 1 G 1
Розміри Ш х Г х В мм 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Вага кг 790 790 790

Технічні характеристики DN 30C

Базове виконання

МодельDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 6,11 8,92 7,02
Об'ємна витрата на вході м³/хв. 7,85 10,68 9,07
Розрахункова продуктивність м³/хв. 1,31 1,26 1,06
Частота обертання компресорного блоку 1/хв. 1.139 1.095 929
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 30 30 30
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.470 1.470 1.470

МодельDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Попередній тиск бар 10 10 13
Максимальний тиск бар 25 45 20
Об'ємний потік всієї установки при робочому тиску м³/хв. 11,35 6,98 16,74
Об'ємна витрата на вході м³/хв. 13,05 9,06 18,29
Розрахункова продуктивність м³/хв. 1,19 0,82 1,31
Частота обертання компресорного блоку 1/хв. 1.034 1.034 1.139
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 30 30 30
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.470 1.470 1.470

МодельDN 30C 13/45 bar
Попередній тиск бар 13
Максимальний тиск бар 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,53
Об'ємна витрата на вході м³/хв. 11,53
Розрахункова продуктивність м³/хв. 0,82
Частота обертання компресорного блоку 1/хв. 1.034
Кількість поршнів 3
Номінальна потужність двигуна кВт 30
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.470

Технічні характеристики DN 22C

Базове виконання

МодельDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 30
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,75 6,91 6,16
Об'ємна витрата на вході м³/хв. 6,29 8,31 7,72
Розрахункова продуктивність м³/хв. 1,05 0,98 0,91
Частота обертання компресорного блоку 1/хв. 1.315 1.227 1.139
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 22 22 22
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.370 1.370 1.370

МодельDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Попередній тиск бар 7,5 10 10
Максимальний тиск бар 35 25 40
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,32 9,09 5,99
Об'ємна витрата на вході м³/хв. 7,01 10,37 7,68
Розрахункова продуктивність м³/хв. 0,82 0,94 0,7
Частота обертання компресорного блоку 1/хв. 1.034 1.183 876
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 22 22 22
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.370 1.370 1.370

МодельDN 22C 13/20 bar DN 22C 13/30 bar
Попередній тиск бар 13 13
Максимальний тиск бар 20 30
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,19 10,27
Об'ємна витрата на вході м³/хв. 14,18 11,53
Розрахункова продуктивність м³/хв. 1,01 0,82
Частота обертання компресорного блоку 1/хв. 1.271 1.034
Кількість поршнів 3 3
Номінальна потужність двигуна кВт 22 22
Рівень шуму дБ (А) 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.370 1.370

Технічні характеристики DN 37C

Базове виконання

МодельDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Попередній тиск бар 5 7,5 10
Максимальний тиск бар 20 30 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 7,36 9,39 12,98
Об'ємна витрата на вході м³/хв. 9,06 11,54 14,93
Розрахункова продуктивність м³/хв. 1,51 1,36 1,36
Частота обертання компресорного блоку 1/хв. 1.315 1.183 1.183
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.500 1.500 1.500

МодельDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Попередній тиск бар 10 13 13
Максимальний тиск бар 40 20 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,96 18,59 13,57
Об'ємна витрата на вході м³/хв. 12,38 20,41 15,76
Розрахункова продуктивність м³/хв. 1,12 1,46 1,12
Частота обертання компресорного блоку 1/хв. 981 1.271 981
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.500 1.500 1.500

Технічні характеристики DN 45C

Базове виконання

МодельDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Попередній тиск бар 7,5 7,5 10
Максимальний тиск бар 25 30 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,74 9,75 14,41
Об'ємна витрата на вході м³/хв. 12,83 11,97 16,6
Розрахункова продуктивність м³/хв. 1,51 1,41 1,51
Частота обертання компресорного блоку 1/хв. 1.315 1.227 1.315
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 45 45 45
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.410 1.510 1.510

МодельDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Попередній тиск бар 10 13 13
Максимальний тиск бар 35 20 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,9 19,21 13,77
Об'ємна витрата на вході м³/хв. 15,49 21,12 16,61
Розрахункова продуктивність м³/хв. 1,41 1,51 1,19
Частота обертання компресорного блоку 1/хв. 1.227 1.315 1.034
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 45 45 45
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.510 1.510 1.510

Технічні характеристики DN 45C SFC

Базове виконання

МодельDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Попередній тиск бар 7,5 7,5 10
Максимальний тиск бар 25 30 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,74 9,75 14,41
Об'ємна витрата на вході м³/хв. 12,83 11,97 16,6
Розрахункова продуктивність м³/хв. 1,51 1,41 1,51
Частота обертання компресорного блоку 1/хв. 1.315 1.227 1.315
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 45 45 45
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.510 1.510 1.510

МодельDN 45C SFC 10/35 bar
Попередній тиск бар 10
Максимальний тиск бар 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,9
Об'ємна витрата на вході м³/хв. 15,49
Розрахункова продуктивність м³/хв. 1,41
Частота обертання компресорного блоку 1/хв. 1.227
Кількість поршнів 3
Номінальна потужність двигуна кВт 45
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.510

Технічні характеристики DN 37C S SFC

Базове виконання

МодельDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Попередній тиск бар 7,5 7,5 10
Максимальний тиск бар 25 30 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 6,66 6,42 9,09
Об'ємна витрата на вході м³/хв. 8,02 8,02 10,37
Розрахункова продуктивність м³/хв. 0,94 0,94 0,94
Частота обертання компресорного блоку 1/хв. 1.183 1.183 1.183
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.500 1.500 1.500

МодельDN 37C S SFC 10/40 bar
Попередній тиск бар 10
Максимальний тиск бар 40
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,02
Об'ємна витрата на вході м³/хв. 9,98
Розрахункова продуктивність м³/хв. 0,91
Частота обертання компресорного блоку 1/хв. 1.139
Кількість поршнів 3
Номінальна потужність двигуна кВт 37
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.500

Технічні характеристики DN 37C L SFC

Базове виконання

МодельDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Попередній тиск бар 5 7,5 10
Максимальний тиск бар 20 30 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 7,36 9,39 12,98
Об'ємна витрата на вході м³/хв. 9,06 11,54 14,93
Розрахункова продуктивність м³/хв. 1,51 1,36 1,36
Частота обертання компресорного блоку 1/хв. 1.315 1.183 1.183
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.500 1.500 1.500

МодельDN 37C L SFC 10/30 bar
Попередній тиск бар 10
Максимальний тиск бар 30
Об'ємний потік всієї установки при робочому тиску м³/хв. 12,21
Об'ємна витрата на вході м³/хв. 14,38
Розрахункова продуктивність м³/хв. 1,31
Частота обертання компресорного блоку 1/хв. 1.139
Кількість поршнів 3
Номінальна потужність двигуна кВт 37
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.500

Технічні характеристики DN 30C S SFC

Базове виконання

МодельDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,07 6,4 5,93
Об'ємна витрата на вході м³/хв. 5,45 7,72 7,72
Розрахункова продуктивність м³/хв. 0,91 0,91 0,91
Частота обертання компресорного блоку 1/хв. 1.139 1.139 1.139
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 30 30 30
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.470 1.470 1.470

МодельDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Попередній тиск бар 10 10 10
Максимальний тиск бар 25 35 40
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,75 8,26 8,02
Об'ємна витрата на вході м³/хв. 9,98 9,98 9,98
Розрахункова продуктивність м³/хв. 0,91 0,91 0,91
Частота обертання компресорного блоку 1/хв. 1.139 1.139 1.139
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 30 30 30
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.470 1.470 1.470

Технічні характеристики DN 30C L SFC

Базове виконання

МодельDN 30C L SFC 5/25 bar
Попередній тиск бар 5
Максимальний тиск бар 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 6,11
Об'ємна витрата на вході м³/хв. 7,85
Розрахункова продуктивність м³/хв. 1,31
Частота обертання компресорного блоку 1/хв. 1.139
Кількість поршнів 3
Номінальна потужність двигуна кВт 30
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.470

Технічні характеристики DN 22C SFC

Базове виконання

МодельDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 30
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,75 6,91 6,16
Об'ємна витрата на вході м³/хв. 6,29 8,31 7,72
Розрахункова продуктивність м³/хв. 1,05 0,98 0,91
Частота обертання компресорного блоку 1/хв. 1.315 1.227 1.139
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 22 22 22
Рівень шуму дБ (А) 78 78 78
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Вага кг 1.370 1.370 1.370

МодельDN 22C SFC 10/25 bar
Попередній тиск бар 10
Максимальний тиск бар 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,09
Об'ємна витрата на вході м³/хв. 10,37
Розрахункова продуктивність м³/хв. 0,94
Частота обертання компресорного блоку 1/хв. 1.183
Кількість поршнів 3
Номінальна потужність двигуна кВт 22
Рівень шуму дБ (А) 78
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.280 x 1.830 x 1.960
Вага кг 1.370
