Фільтри KAESER від 0,6 до 132,0 м³/хв

Недорогі фільтри для найкращої якості стисненого повітря

Фільтри KAESER FILTER є ключовими компонентами для підготовки стисненого повітря всіх класів чистоти згідно з ISO 8573-1. Вони відрізняються дуже низькою втратою тиску. Завдяки зручній для технічного обслуговування конструкції можна легко відкрити й закрити корпус фільтра без пошкоджень, а також швидко й охайно замінити фільтрувальний елемент.

  • Об'ємний потік: від 0,60 до 32,0 м³/хв
  • Макс. робочий тиск: 16 бар
  • Макс. робоча температура: 66 °C

Переваги

  • Чистота відповідно до стандартів:
    Для фільтрів KAESER використовується передовий глибоко гофрований фільтрувальний матеріал для видалення частинок пилу та аерозолів. Фільтри з ефективною вуглецевою тканиною поглинають пари масла. Відмінні параметри продуктивності ФІЛЬТРІВ KAESER визначені відповідно до ISO 12500 й підтверджені незалежною організацією «Регістр Ллойда».
  • Низькі втрати тиску — висока економія:
    Фільтри KAESER відрізняються значного розміру корпусами і великою площею фільтрації, інноваційним прямуванням потоку й міцними фільтрувальними матеріалами. В порівнянні з присутніми на ринку фільтрами вони мають на 50¬% нижчу втрату тиску, при тому, що втрата тиску практично незмінна протягом всього терміну служби фільтрувального елементу. Результат: зниження витрат і викидів CO2, а також зниження навантаження на компресори.
  • Зручна для обслуговування конструкція — безпечне використання:
    Фільтри KAESER оснащені стійкими до корозії алюмінієвими корпусами й міцними фільтрувальними елементами. Практичний байонетний замок забезпечує автоматичне позиціонування корпусу і ущільнень елементу. Завдяки цьому корпус фільтру може бути ущільнений лише при вставленому фільтрувальному елементі. Стопорний гвинт запобігає помилковому відкриттю корпусу під тиском й служить для видалення повітря з корпусу.

Ідеальне доповнення: розділювач масла і води AQUAMAT
Система обробки конденсату AQUAMAT

Наша порада: Недорога обробка конденсату, відповідно до законодавства, за допомогою розділювачів масла і води AQUAMAT перед відведенням в систему каналізації.



Детальніше про продукт

Чисте стиснене повітря для будь-яких потреб

Ступінь фільтрації Коалесцентний фільтр KB
Basic
Коалесцентний фільтр KE
Extra
Пиловий фільтр KD
Dust
Фільтр з активованим вугіллям KA
Adsorption
KBE Extra Combination KEA Carbon Combination
Початковий перепад тиску при насиченні < 140 мбар < 200 мбар < 30 мбар
(новий,сухий)
< 35 мбар
(новий,сухий)
< 200 мбар < 240 мбар
Вміст аерозолів на вході 10 мг/м³ 10 мг/м³ 10 мг/м³ 10 мг/м³
Залишковий вміст аерозолів на виході згідно з ISO 12500-1 < 0,01 мг/м³ < 0,01 мг/м³ < 0,01 мг/м³ 0,003 мг/м³
((залишковий вміст масла)
Фільтрувальний матеріал Глибоко плісирований з опорною конструкцією та поліестеровим дренажним шаром Глибоко плісирований з опорною конструкцією Високоефективна тканина з вуглецевого волокна
Застосування Видалення твердих та рідких аерозолів і твердих частинок Застосування аналогічне KB, але для більш високої якості стисненого повітря.
Альтернатива: фільтр твердих частинок, ступінь фільтрації KD
Виключно для видалення твердих частинок Виключно для видалення парів масла Комбінація фільтрів KB і KE, застосування аналогічне KE, але для більш високої якості стисненого повітря Комбінація фільтрів KE і KA, фільтрація аерозолів, твердих частинок й парів масла

Низькі втрати тиску, висока економія
Фільтри KAESER: низькі втрати тиску, висока економія

Економія витрат життєвого циклу

Ефективність фільтру стисненого повітря безпосередньо залежить від втрати тиску на ньому. Фільтри KAESER відрізняються значного розміру корпусами і великою площею фільтрації, інноваційним прямуванням потоку й міцними фільтрувальними матеріалами. Завдяки цьому втрати тиску на цих фільтрах на 50 % менші порівняно до присутніх на ринку фільтрів. Втрата тиску залишається практично незмінною протягом терміну служби фільтруючих елементів. Це знижує навантаження на компресори й забезпечує суттєву економію витрат та скорочення викидів CO2.

Ви бажаєте дізнатися більше про те, як Kaeser зменшує витрати життєвого циклу?

Конструкція та принцип роботи

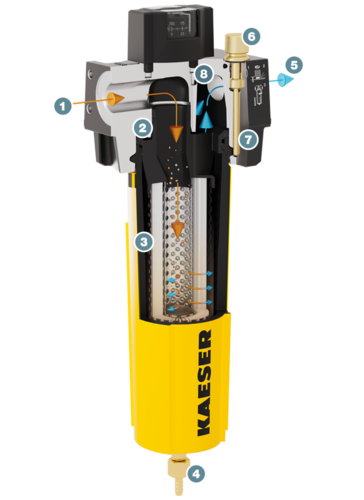

Фільтри KAESER — конструкція і принцип дії
  1. Вхід стисненого повітря
  2. З'єднувальний фланець, різного розміру
  3. Головка елемента з корпусом і елементом ущільнення
  4. Фільтрувальний елемент
  5. Відведення конденсату (тут за допомогою автоматичного пристрою відведення конденсату)
  6. Вихід стисненого повітря
  7. Стопорний гвинт
  8. Байонетний затвор з упором
  9. Вентиляційний отвір
  10. Манометр втрати тиску
Висока здатність уловлювання пилу
Постійно низькі експлуатаційні витрати завдяки фільтрам KAESER

ФИЛЬТРЫ KAESER з самого початку забезпечують значно нижчі втрати тиску порівняно до фільтрів, які є у продажу. Завдяки високій поглинаючій здатності фільтрувальних елементів втрати тиску залишаються на низькому рівні набагато довше.

Результат: постійно низькі експлуатаційні витрати. Щорічне обслуговування пилових та коалесцентних фільтрів запобігає ризикам, пов'язаним із старінням, і забезпечує оптимальну чистоту стисненого повітря.

Технічні характеристики KE GEWINDE

Базове виконання

МодельF6KE F9KE F16KE
Об'ємна витрата м³/хв. 0,6 0,9 1,6
З'єднання стисненого повітряG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 3,6 3,7 4,2
Напруга пристрою відведення конденсату- - -

МодельF22KE F26KE F46KE
Об'ємна витрата м³/хв. 2,2 2,6 4,6
З'єднання стисненого повітряG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 4,4 4,5 8,4
Напруга пристрою відведення конденсату- - -

МодельF83KE F110KE F142KE
Об'ємна витрата м³/хв. 8,3 11 14,2
З'єднання стисненого повітряG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 9,3 10,9 11,1
Напруга пристрою відведення конденсату- - -

МодельF184KE F250KE F320KE
Об'ємна витрата м³/хв. 18,4 25 32
З'єднання стисненого повітряG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 16,2 17,9 19,9
Напруга пристрою відведення конденсату- - -

Технічні характеристики KA GEWINDE

Базове виконання

МодельF6KA F9KA F16KA
Об'ємна витрата м³/хв. 0,6 0,9 1,6
З'єднання стисненого повітряG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 2,3 2,3 3
Напруга пристрою відведення конденсату- - -

МодельF22KA F26KA F46KA
Об'ємна витрата м³/хв. 2,2 2,6 4,6
З'єднання стисненого повітряG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 3,2 3,2 7,2
Напруга пристрою відведення конденсату- - -

МодельF83KA F110KA F142KA
Об'ємна витрата м³/хв. 8,3 11 14,2
З'єднання стисненого повітряG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 8,3 9,7 10,1
Напруга пристрою відведення конденсату- - -

МодельF184KA F250KA F320KA
Об'ємна витрата м³/хв. 18,4 25 32
З'єднання стисненого повітряG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 15,1 16,9 19,1
Напруга пристрою відведення конденсату- - -

Технічні характеристики KD GEWINDE

Базове виконання

МодельF6KD F9KD F16KD
Об'ємна витрата м³/хв. 0,6 0,9 1,6
З'єднання стисненого повітряG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 2,6 2,6 3,2
Напруга пристрою відведення конденсату- - -

МодельF22KD F26KD F46KD
Об'ємна витрата м³/хв. 2,2 2,6 4,6
З'єднання стисненого повітряG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 3,5 3,5 7,5
Напруга пристрою відведення конденсату- - -

МодельF83KD F110KD F142KD
Об'ємна витрата м³/хв. 8,3 11 14,2
З'єднання стисненого повітряG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 8,3 9,9 10,2
Напруга пристрою відведення конденсату- - -

МодельF184KD F250KD F320KD
Об'ємна витрата м³/хв. 18,4 25 32
З'єднання стисненого повітряG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 15,4 17,2 19,4
Напруга пристрою відведення конденсату- - -

Технічні характеристики KB GEWINDE

Базове виконання

МодельF6KB F9KB F16KB
Об'ємна витрата м³/хв. 0,6 0,9 1,6
З'єднання стисненого повітряG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 3,6 3,6 4,2
Напруга пристрою відведення конденсату95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МодельF22KB F26KB F46KB
Об'ємна витрата м³/хв. 2,2 2,6 4,6
З'єднання стисненого повітряG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 4,4 4,5 8,4
Напруга пристрою відведення конденсату95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МодельF83KB F110KB F142KB
Об'ємна витрата м³/хв. 8,3 11 14,2
З'єднання стисненого повітряG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 9,3 10,9 11,1
Напруга пристрою відведення конденсату95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МодельF184KB F250KB F320KB
Об'ємна витрата м³/хв. 18,4 25 32
З'єднання стисненого повітряG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Робочий надлишковий тиск бар 2 - 16 2 - 16 2 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 66 3 - 66 3 - 66
Вага кг 16,1 17,8 19,8
Напруга пристрою відведення конденсату95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
