Мембранні осушувачі


Інноваційні компактні осушувачі для підвищеної ефективності й надійності

Спеціальна концепція «Потік» для тривалої ефективності відрізняє мембранний модуль Kaeser (KMM) так само, як нова щільна спіральна структура високоефективних мембран з порожнистими волокнами.

З осушувачами KMM точки роси в діапазони температур нижче нуля навіть в умовах обмеженого місця — не проблема! Крім того, вони проявляють свої сильні сторони, коли немає джерел енергії, або коли вони працюють як кінцеві осушувачі в областях з ризиком замерзання.

  • Об'ємний потік від 0,04 до 3,97 м³/хв
  • Точка роси під тиском від +10 до −40 °C (залежно від температури стисненого повітря на вході відносне зниження до 90 °C)
  • Опціональне виконання з енергозберігальним запірним клапаном продувного повітря

Переваги

  • Поліпшена мембранна структура:
    Спіральна структура екстратонких волокон мембрани Kaeser утворює велику площу поверхні розділу при мінімальних розмірах. Завдяки ефективному відведенню молекул води всередину зовнішні пори мембрани постійно готові до вбирання води (концепція «Потік»).
  • Найвища експлуатаційна надійність:
    Всі функціональні компоненти осушувача KMM встановлені в міцному корпусі. Мікрофільтри Kaeser на вході надійно захищають мембранні модулі від проникнення частинок бруду, аерозолів і масла.
  • Особлива ефективність:
    Мінімальні втрати повітря завдяки соплам продувного повітря з визначеним розміром поперечного перерізу. Під час простоїв запірний клапан продувочного повітря (опція) значно підвищує економічність осушувача.

Ідеальне доповнення: Системи підтримання тиску DHS
Системи підтримання тиску

Рівномірний потік повітря без коливань життєво необхідний для системи підготовки повітря — особливо під час запуску компресора.



Детальніше про продукт

Досконала конструкція мембран

Найтонші волокна мембран

Мембранні осушувачі KMM — надтонкі волокна мембрани

Порівняно до традиційних мембранних осушувачів волокна мембранного модуля Kaeser набагато тонші й численніші. Тому площа їхньої поверхні набагато більша. Завдяки цьому досягається вища продуктивність сушіння порівняно до традиційних конструкцій. Крім того, волокна мембрани відрізняються високою механічною міцністю.

Концепція «Потік»

Мембранний осушувач KMM — концепція «Потік»

Порожнисте волокно мембрани складається з високопористого захисного шару й внутрішнього водопроникного розділювального шару. Коли вологе повітря потрапляє в волокна, рідина випаровується під дією високої різниці парціального тиску між продувочним повітрям й вологим стисненим повітрям під час проходження через розділювальний шар. Тому пори захисного шару залишаються проникними.

Ефективне осушення

Мембранний осушувач KMM — ефективне осушення

Спіральна структура волокон мембрани навколо внутрішнього каналу модуля осушувача дозволяє використовувати меншу конструктивну довжину при однаковій продуктивності осушення. Площа активної мембрани на одиницю об'єму збільшується. Крім того, спіральна структура забезпечує рівномірний розподіл повітря в волокнах і сприяє транспортуванню води.

Виконання й опції

KMM із запірним клапаном продувочного повітря для додаткової економії енергії

  • Мембранний модуль KMM з концепцією «Потік» і спіральною структурою.
  • Магнітний керуючий клапан 230 В, 50 Гц, 240 В, 60 Гц, нормально відкритий
  • Настроєний, зібраний і готовий до роботи
  • З глушником на випуску

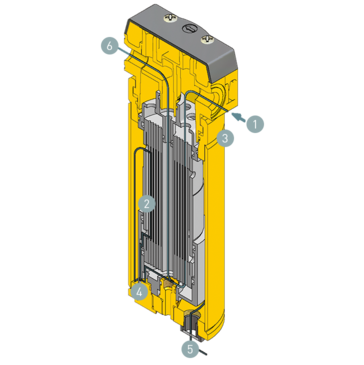

Робота модуля мембранного осушувача
Функція модуля мембранного осушувача
  1. Вхід стисненого повітря
  2. Модуль волоконної мембрани
  3. Зовнішній корпус
  4. Сопло продувочного повітря
  5. Випуск продувочного повітря
  6. Вихід стисненого повітря

Вологе стиснене повітря поступає в корпус. В мембранному модулі воно досягає волокон мембрани. Менша частина осушеного стисненого повітря подається навколо волокон вгору, як продувочне повітря, при цьому його тиск знижується до атмосферного. Збільшений в результаті цього об'єм підвищує здатність повітря вбирати вологу. Завдяки різному вмісту води протилежно спрямованих потоків продувочного і осушувального повітря, а також проникній лише для водяної пари мембрані, через волокна мембрани проникають лише молекулам води. Для сухого стисненого повітря й продувочного повітря передбачені окремі випускні отвори.

Технічні характеристики

Технічні дані містяться в брошурі:
