Високопродуктивні поршневі компресори: дожимні компресори серії N

Абонемент на високий тиск

Дожимні компресори серії N посилюють існуючий тиск в системі стисненого повітря до високого тиску до 45 бар. Kaeser пропонує повний спектр високопродуктивних дожимних поршневих компресорів, які ідеально узгоджені з гвинтовими компресорами Kaeser і станціями SIGMA PET AIR.

Дожимні компресори серії N випускаються зодним, двома або трьома циліндрами. Вони мають такі параметри продуктивності:

  • Тиск на вході до 13 бар — кінцевий тиск до 45 бар
  • Об'ємний потік: 0,27–20,51 м³/хв

Застосування дожимних компресорів в усіх випадках, коли на додаток до нормального керуючого й технологічного повітря на окремих дільницях потрібне повітря з більш високим ступенем стиснення, є набагато економнішим, ніж проектування всієї системи постачання з високим тиском для небагатьох точок відбору. Такою областю застосування є, наприклад, виробництво ПЕТ-пляшок.

Переваги

  • Тривала робота з високим тиском:
    такі деталі, як інноваційна система масляного змащування чи інтенсивне охолодження циліндрів, забезпечують не лише тривалий термін служби й низьку потребу в технічному обслуговуванні, але й в узгодженій системі постійний максимальний тиск до 45 бар.
  • Низьке споживання масла:
    застосування високоякісних циліндрів, оброблених методом хонінгування, які мають високий ступінь захисту від зношування. Це забезпечує низьке споживання масла — протягом всього терміну служби.
  • Виробництво особливо холодного стисненого повітря:
    Додаткові охолоджувачі стисненого повітря трициліндрового дожимного компресора оснащені окремими вентиляторами. Це знижує температуру стисненого повітря на виході. Ще нижчі температури забезпечують дожимні компресори оснащені додатковими охолоджувачами з водяним охолодженням.

Економія витрат на енергію
Витрати життєвого циклу

Високопродуктивні електродвигуни забезпечують особливо високий коефіцієнт корисної дії і, відповідно, дуже низьке споживання електроенергії. А додатковим плюсом цих двигунів є їх низькі робочі температури.



Детальніше про продукт

Варіанти виконання

Для невеликих потреб

Додаткові ущільнювачі від N 60 G до N 153 G, із повітряним охолодженням

Для невеликих об'ємних потоків і максимального тиску до 40 бар ідеально підходять наші «малюки»: обладнані одно- або двоциліндровими блоками агрегати, які приводяться в дію економічними двигунами потужністю до 4 кВт. Компанія KAESER KOMPRESSOREN повністю самостійно виготовляє всі компресорні блоки, тому якість KAESER стала загальновизнаним еталоном.

Для середніх та великих потреб

Додаткові ущільнювачі від N 253 G до N 502 G, із повітряним охолодженням

Для забезпечення більших об'ємних потоків з максимальним тиском до 45 бар пропонуються середні та великі дожимні компресори Kaeser. Серцем кожної такої «силової машини» є прецизійно виготовлені дво- або трициліндрові компресорні блоки з циліндрами «High Quality» та максимально можливим ККД. Високоефективні електричні приводні двигуни потужністю до 45 кВт забезпечують максимальну ефективність використання енергії (до 18,5 кВт — IE2, від 18,5 кВт — IE3).

Додаткові ущільнювачі N 2001 G, із повітряним охолодженням

У агрегатів з повітряним охолодженням N 2001 G окремо встановлений радіатор з вентилятором підтримує різницю температур (ΔT) між стисненим повітрям на вході та на виході у вузькому діапазоні. Для більш інтенсивного охолодження моделі N 2001 G можна оснащувати додатковім охолоджувачем стисненого повітря з водяним охолодженням. Завдяки цьому підтримується значення ΔT=5 K — навіть при високій температурі навколишнього середовища.

Приклад компонування

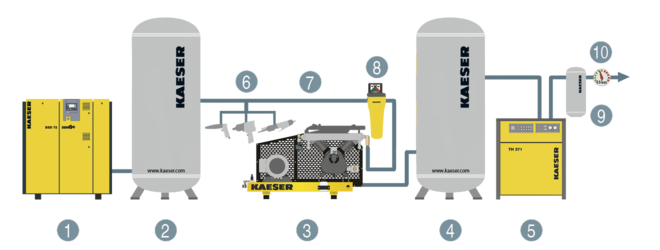

Конструктивна схема компресорної станції з дожимним компресором до 45 бар
  1. Гвинтовий компресор
  2. Ресивер
  3. Дожимні компресори
  4. Резервуар стисненого повітря "високого тиску"
  5. Холодоосушувач "високого тиску"
  1. Пневматичні інструменти
  2. Мережа низького тиску до 13 бар
  3. Фільтр попереднього очищення
  4. Мікрофільтр високого тиску
  5. Мережа тиску до 45 бар

Система стисненого повітря з додатковим ущільнювачем до 45 бар

Технічні характеристики N 60-G

Базове виконання

МодельN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Попередній тиск бар 5 7,5 10
Максимальний тиск бар 20 30 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 0,27 0,38 0,53
Об'ємна витрата на вході м³/хв. 0,4 0,57 0,73
Розрахункова продуктивність м³/хв. 0,07 0,07 0,07
Частота обертання компресорного блоку 1/хв. 1.150 1.150 1.150
Кількість поршнів 1 1 1
Номінальна потужність двигуна кВт 2,2 2,2 2,2
Рівень шуму дБ (А) 74 74 74
З'єднання стисненого повітря з боку попереднього тискуG ½ G ½ G ½
З'єднання стисненого повітря з боку максимального тискуG ½ G ½ G ½
Розміри Ш х Г х В мм 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Вага кг 70 70 70

МодельN 60 13/35 bar
Попередній тиск бар 13
Максимальний тиск бар 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 0,75
Об'ємна витрата на вході м³/хв. 0,93
Розрахункова продуктивність м³/хв. 0,07
Частота обертання компресорного блоку 1/хв. 1.150
Кількість поршнів 1
Номінальна потужність двигуна кВт 2,2
Рівень шуму дБ (А) 74
З'єднання стисненого повітря з боку попереднього тискуG ½
З'єднання стисненого повітря з боку максимального тискуG ½
Розміри Ш х Г х В мм 920 x 450 x 550
Вага кг 70

Технічні характеристики N 153-G

Базове виконання

МодельN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Попередній тиск бар 5 5 7,5
Максимальний тиск бар 15 20 15
Об'ємний потік всієї установки при робочому тиску м³/хв. 0,67 0,57 1,03
Об'ємна витрата на вході м³/хв. 0,89 0,89 1,27
Розрахункова продуктивність м³/хв. 0,15 0,15 0,15
Частота обертання компресорного блоку 1/хв. 650 650 650
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 2,2 4 2,2
Рівень шуму дБ (А) 74 74 74
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ½ G ½ G ½
Розміри Ш х Г х В мм 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Вага кг 255 255 255

МодельN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Попередній тиск бар 10 10 13
Максимальний тиск бар 15 40 40
Об'ємний потік всієї установки при робочому тиску м³/хв. 1,4 0,89 1,33
Об'ємна витрата на вході м³/хв. 1,64 1,64 2,08
Розрахункова продуктивність м³/хв. 0,15 0,15 0,15
Частота обертання компресорного блоку 1/хв. 650 650 650
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 2,2 4 4
Рівень шуму дБ (А) 74 74 74
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ½ G ½ G ½
Розміри Ш х Г х В мм 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Вага кг 255 255 255

Технічні характеристики N 253-G

Базове виконання

МодельN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 20 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 0,99 1,72 1,45
Об'ємна витрата на вході м³/хв. 1,56 2,21 2,21
Розрахункова продуктивність м³/хв. 0,26 0,26 0,26
Частота обертання компресорного блоку 1/хв. 1.135 1.135 1.135
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 7,5 7,5 11
Рівень шуму дБ (А) 76 76 76
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ½ G ½ G ½
Розміри Ш х Г х В мм 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Вага кг 290 290 290

МодельN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Попередній тиск бар 10 10 13
Максимальний тиск бар 25 45 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,27 1,91 3,05
Об'ємна витрата на вході м³/хв. 2,86 2,86 3,64
Розрахункова продуктивність м³/хв. 0,26 0,26 0,26
Частота обертання компресорного блоку 1/хв. 1.135 1.135 1.135
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 7,5 11 7,5
Рівень шуму дБ (А) 76 76 76
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ½ G ½ G ½
Розміри Ш х Г х В мм 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Вага кг 290 290 290

МодельN 253 13/45 bar
Попередній тиск бар 13
Максимальний тиск бар 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 2,68
Об'ємна витрата на вході м³/хв. 3,64
Розрахункова продуктивність м³/хв. 0,26
Частота обертання компресорного блоку 1/хв. 1.135
Кількість поршнів 2
Номінальна потужність двигуна кВт 11
Рівень шуму дБ (А) 76
З'єднання стисненого повітря з боку попереднього тискуG ¾
З'єднання стисненого повітря з боку максимального тискуG ½
Розміри Ш х Г х В мм 1.390 x 730 x 810
Вага кг 290

Технічні характеристики N 351-G

Базове виконання

МодельN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 1,58 2,53 2,31
Об'ємна витрата на вході м³/хв. 2,29 3,25 3,25
Розрахункова продуктивність м³/хв. 0,38 0,38 0,38
Частота обертання компресорного блоку 1/хв. 950 950 950
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 11 11 15
Рівень шуму дБ (А) 77 77 77
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ¾ G ¾ G ¾
Розміри Ш х Г х В мм 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Вага кг 415 415 415

МодельN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Попередній тиск бар 10 10 13
Максимальний тиск бар 25 45 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,49 3,04 4,63
Об'ємна витрата на вході м³/хв. 4,2 4,2 5,34
Розрахункова продуктивність м³/хв. 0,38 0,38 0,38
Частота обертання компресорного блоку 1/хв. 950 950 950
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 11 15 11
Рівень шуму дБ (А) 77 77 77
З'єднання стисненого повітря з боку попереднього тискуG ¾ G ¾ G ¾
З'єднання стисненого повітря з боку максимального тискуG ¾ G ¾ G ¾
Розміри Ш х Г х В мм 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Вага кг 415 415 415

МодельN 351 13/45 bar
Попередній тиск бар 13
Максимальний тиск бар 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,18
Об'ємна витрата на вході м³/хв. 5,34
Розрахункова продуктивність м³/хв. 0,38
Частота обертання компресорного блоку 1/хв. 950
Кількість поршнів 2
Номінальна потужність двигуна кВт 15
Рівень шуму дБ (А) 77
З'єднання стисненого повітря з боку попереднього тискуG ¾
З'єднання стисненого повітря з боку максимального тискуG ¾
Розміри Ш х Г х В мм 1.550 x 880 x 1.020
Вага кг 415

Технічні характеристики N 502-G

Базове виконання

МодельN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Попередній тиск бар 5 7,5 7,5
Максимальний тиск бар 25 25 35
Об'ємний потік всієї установки при робочому тиску м³/хв. 2 3,19 2,87
Об'ємна витрата на вході м³/хв. 3 4,25 4,25
Розрахункова продуктивність м³/хв. 0,5 0,5 0,5
Частота обертання компресорного блоку 1/хв. 990 990 990
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 11 11 15
Рівень шуму дБ (А) 77 77 77
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG ¾ G ¾ G ¾
Розміри Ш х Г х В мм 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Вага кг 460 460 460

МодельN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Попередній тиск бар 10 10 10
Максимальний тиск бар 25 35 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 4,38 4,06 3,74
Об'ємна витрата на вході м³/хв. 5,5 5,5 5,5
Розрахункова продуктивність м³/хв. 0,5 0,5 0,5
Частота обертання компресорного блоку 1/хв. 990 990 990
Кількість поршнів 2 2 2
Номінальна потужність двигуна кВт 11 15 18,5
Рівень шуму дБ (А) 77 77 77
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1 G 1
З'єднання стисненого повітря з боку максимального тискуG ¾ G ¾ G ¾
Розміри Ш х Г х В мм 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Вага кг 460 460 460

МодельN 502 13/35 bar N 502 13/45 bar
Попередній тиск бар 13 13
Максимальний тиск бар 35 45
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,49 5,17
Об'ємна витрата на вході м³/хв. 6,99 6,99
Розрахункова продуктивність м³/хв. 0,5 0,5
Частота обертання компресорного блоку 1/хв. 990 990
Кількість поршнів 2 2
Номінальна потужність двигуна кВт 15 18,5
Рівень шуму дБ (А) 77 77
З'єднання стисненого повітря з боку попереднього тискуG 1 G 1
З'єднання стисненого повітря з боку максимального тискуG ¾ G ¾
Розміри Ш х Г х В мм 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Вага кг 460 460

Технічні характеристики N 2001-G

Базове виконання

МодельN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Попередній тиск бар 5 7,5 10
Максимальний тиск бар 25 25 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,13 11,43 15,51
Об'ємна витрата на вході м³/хв. 11,37 13,26 17,16
Розрахункова продуктивність м³/хв. 1,89 1,56 1,56
Частота обертання компресорного блоку 1/хв. 910 750 750
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 85 85 85
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Вага кг 1.190 1.190 1.190

МодельN 2001 13/25 bar
Попередній тиск бар 13
Максимальний тиск бар 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 20,21
Об'ємна витрата на вході м³/хв. 21,54
Розрахункова продуктивність м³/хв. 1,54
Частота обертання компресорного блоку 1/хв. 740
Кількість поршнів 3
Номінальна потужність двигуна кВт 37
Рівень шуму дБ (А) 85
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 2.790 x 1.010 x 1.050
Вага кг 1.190

Технічні характеристики N 2001-GW

Базове виконання

МодельN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Попередній тиск бар 5 7,5 10
Максимальний тиск бар 25 25 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,13 11,43 15,51
Об'ємна витрата на вході м³/хв. 11,37 13,26 17,16
Розрахункова продуктивність м³/хв. 1,89 1,56 1,56
Частота обертання компресорного блоку 1/хв. 910 750 750
Кількість поршнів 3 3 3
Номінальна потужність двигуна кВт 37 37 37
Рівень шуму дБ (А) 84 84 84
З'єднання стисненого повітря з боку попереднього тискуG 2 G 2 G 2
З'єднання стисненого повітря з боку максимального тискуG 1½ G 1½ G 1½
Розміри Ш х Г х В мм 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Вага кг 1.030 1.030 1.030

МодельN 2001 W 13/25 bar
Попередній тиск бар 13
Максимальний тиск бар 25
Об'ємний потік всієї установки при робочому тиску м³/хв. 20,21
Об'ємна витрата на вході м³/хв. 21,54
Розрахункова продуктивність м³/хв. 1,54
Частота обертання компресорного блоку 1/хв. 740
Кількість поршнів 3
Номінальна потужність двигуна кВт 37
Рівень шуму дБ (А) 84
З'єднання стисненого повітря з боку попереднього тискуG 2
З'єднання стисненого повітря з боку максимального тискуG 1½
Розміри Ш х Г х В мм 1.980 x 1.000 x 1.010
Вага кг 1.030
