Водно-масляний сепаратор — AQUAMAT

Інтелектуальна обробка конденсату — Надійність. Чистота. Модульність.

При виробленні стисненого повітря утворюється значна кількість конденсату, що містить масло. Водно-масляні сепаратори абсорбують масло і, таким чином, забезпечують очищення стічної води.

За допомогою AQUAMAT i.CF компанія KAESER переосмислює поняття обробки конденсату. Водно-масляний сепаратор, який доступний для компресорів з об'ємним потоком від 10,3 до 92,6 м³/хв, вперше оснащений системою AQUAMAT CONTROL. Вона забезпечує активне управління технологічним процесом і робить заходи з технічного обслуговування плановими і охайними.

Заміна фільтрувальних матеріалів завдяки ергономічним картриджам здійснюється без забруднення і без прямого контакту з конденсатом — це захищає довкілля і обслуговуючий персонал. Завдяки модульній концепції конструкції місткість моделей можна згодом скоригувати.

Практичні моделі Aquamat CF 3 і 6 призначені для обробки невеликих кількостей конденсату.

Переваги

  • Надійність
    AQUAMAT CONTROL здійснює активний контроль технологічного процесу: Він оптимально використовує фільтрувальний матеріал, визначає залишкову місткість залежно від навантаження, дозволяє планувати технічне обслуговування, зливає конденсат одним натисканням кнопки і, таким чином, забезпечує стійке очищення конденсату — природно, сумісний з мережею і пройшов типові випробування в Берлінському інституті будівельної техніки (DIBt).
  • Чистота
    Картридж утримує всю кількість масла і має ергономічну ручку. Крім того, байонетний замок на колекторі та краплевловлюючий клапан у дні картриджа забезпечують швидке обслуговування. Це захищає обслуговуючий персонал і навколишнє середовище від забруднення. Вага спорожненого картриджа також не перевищує 25 кг.
  • Модульність
    Один розмір картриджів для всіх моделей. Практичні комплекти для дооснащення для подальшого регулювання місткості.
Економічність системи завжди під контролем

Завдяки економії біля 90 % типових витрат на утилізацію конденсату, AQUAMAT не лише окупається за найбільш короткий час, але й робить значний внесок в довгострокову вартість витрат всієї системи — аспект який відіграє центральну роль для KAESER.



Детальніше про продукт

Принцип роботи — активне відокремлення конденсату

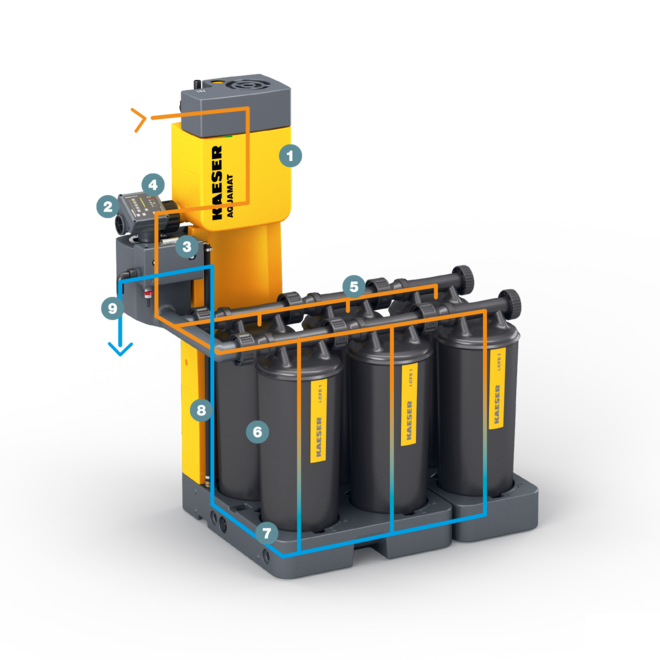

Система обробки конденсату AQUAMAT — конструкція
  1. Камера розвантаження тиску
  2. Поршневий клапан
  3. Вимірювальна камера
  4. AQUAMAT CONTROL
  5. Розподільник (трубопровід)
  1. Картриджі
  2. Колектор стічної води
  3. Висхідний канал
  4. Випуск стічної води

Конденсат із вмістом масла стікає в розвантажувальну камеру (1) AQUAMAT i.CF, де він розріджується до атмосферного тиску і через поршневий клапан (2) потрапляє у вимірювальну камеру (3).

Там AQUAMAT CONTROL (4) безперервно контролює рівень заповнення. Якщо досягається максимальне значення, подача конденсату переривається шляхом закриття поршневого клапана (2). Таким чином накопичується об'єм конденсату, який можна відвести під тиском.

Блок керування AQUAMAT CONTROL (4) пропускає накопичений конденсат м'якими імпульсами тиску через розподільники (5) у картриджі (6). Фільтрувальний матеріал картриджів, що не містить активованого вугілля, поглинає масло, що міститься в конденсаті.

Очищена стічна вода стікає в колектор (7) в нижній частині картриджа, а звідти по висхідному каналу (8) до випуску (9) водно-масляного сепаратора.

Якщо AQUAMAT CONTROL реєструє мінімальний рівень заповнення вимірювальної камери, пульсація припиняється, поршневий клапан відкривається і подача конденсату відновлюється.

У разі несправності (наприклад, відключення електроенергії) AQUAMAT i.CF продовжує працювати як звичайний гравітаційний сепаратор.

Надійність — AQUAMAT CONTROL

Центральна ланка активної сепарації

AQUAMAT CONTROL — це блок керування водно-масляним сепаратором.

Постійний контроль процесу

AQUAMAT CONTROL контролює рівень конденсату і таким чином забезпечує заданий і безперебійний потік конденсату. Блок керування реєструє параметри процесу та повідомляє про несправності.

Залишковий ресурс картриджів

AQUAMAT CONTROL визначає залишковий термін служби картриджів на основі даних датчика і технологічних даних залежно від навантаження. Це полегшує планування технічного обслуговування.

Автоматичне спорожнення

AQUAMAT CONTROL осушує картриджі одним натисканням кнопки, утримуючи вагу кожного картриджа нижче 25 кг для чистої та ергономічної заміни — це також економить витрати на утилізацію.

Підключення до мережі

AQUAMAT CONTROL передає дані процесу та повідомлення через Modbus TCP (Ethernet). Це дає змогу керувати процесом із систем керування вищого рівня на зразок SIGMA AIR MANAGER 4.0.

Локальна мережа WLAN

AQUAMAT CONTROL забезпечує локальний бездротовий доступ і надає обслуговуючому персоналу інформацію про конфігурацію установки, технологічні дані і надсилає повідомлення на мобільні пристрої навіть без підключення до мережі.

Охайність — у всіх зонах

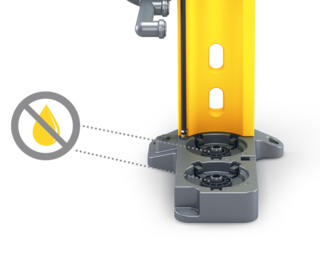

В комплект поставки входять заглушки для додаткової безпеки.

Все масло всередині

Завдяки оптимальним розмірам і оптимальному використанню фільтрувального матеріалу весь об'єм масла постійно утримується в картриджі. Контакт з обслуговуючим персоналом та забруднення навколишнього середовища надійно виключені.

Спорожнення натисканням кнопки

Завдяки активній сепарації картриджі спорожнюються за допомогою м'яких імпульсів тиску. Виключено тривале стікання бруду при заміні фільтрувального матеріалу. Завдяки контрольованому спорожненню повністю насичений картридж важить менше 25 кг.

Клапан у картриджі запобігає витіканню рідини.

Байонетний замок і краплевловлюючий клапан

Заміна картриджа відбувається легко та охайно завдяки практичному байонетному замку. Клапан у картриджі запобігає витіканню рідини. Заглушки, що постачаються в комплекті, забезпечують додаткову безпеку для запобігання витіканню рідини.

Ергономічна ручка

Вхідна трубка картриджа виконана у вигляді неслизької та міцної ручки. Транспортування та встановлення картриджа надзвичайно ергономічне. Картридж виймається з байонетного замка поворотом ергономічної ручки на 45°. Повністю насичений картридж важить максимум 25 кг.

Модульність – AQUAMAT i.CF легко розширюється

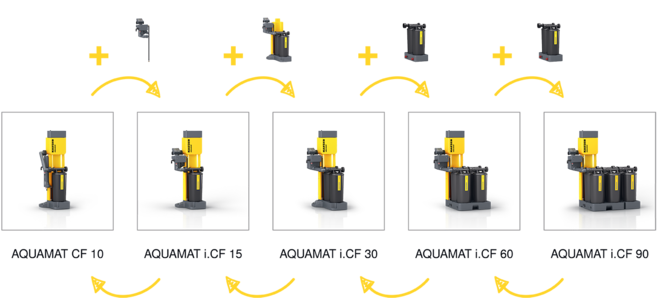

Практичні комплекти для дооснащення для подальшого регулювання місткості.

Традиційні водно-масляні сепаратори розраховані на певну кількість конденсату. Якщо ця потужність перевищувалась, наприклад, через зростання потреби у стисненому повітрі, доводилося встановлювати додатковий пристрій. AQUAMAT i.CF завдяки модульній конструкції легко налаштовується і може бути легко адаптований за допомогою комплектів для дооснащення як для більш високих, так і для більш низьких потреб.

Екологічність — блок керування для сталого захисту довкілля

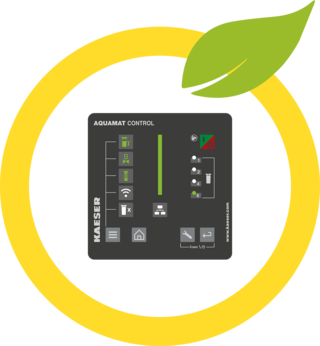

Блок керування AQUAMAT CONTROL забезпечує сучасний рівень захисту довкілля.

Водно-масляний сепаратор, робота якого не контролюється або який недостатньо обслуговується, може забруднювати навколишнє середовище маслянистим конденсатом і стічними водами.

Інтелектуальні водно-масляні сепаратори AQUAMAT i.CF з системою AQUAMAT CONTROL забезпечують сучасний рівень захисту довкілля:

  • Гігієнічна концепція картриджа з автоматичним зливом і краплевловлюючим клапаном в дні надійно уловлює весь об’єм масла.
  • Активний процес сепарації захищає від зворотного потоку і, таким чином, від переливання конденсату.
  • Блок керування AQUAMAT CONTROL постійно відображає залишкову ємність картриджів, що забезпечує прозорість і передбачуваність під час технічного обслуговування.
