Наші одиничні блоки повітродувок серії OMEGA


Надійні моделі для застосування в кожній сфері

Ми пропонуємо широкий вибір одиничних блоків повітродувок. Серія OMEGA, що відрізняється трилопатевими роторами з низьким рівнем пульсацій, включає різноманітні ротаційні повітродувки для застосування в пересувному або стаціонарному режимах. Вони виготовляються в сучасних кондиціонованих центрах обробки із ЧПК і проходять ретельні перевірки за умов максимального навантаження.

  • Ротаційні повітродувки для різностороннього застосування — у стаціонарному й пересувному режимах, із надлишковим тиском або вакуумом, для подачі повітря або азоту (OMEGA P і PN).
  • Повітродувки з основними компонентами, легованими хромом і нікелем, для застосування у сферах вакуумної перегонки/регенерації технологічної води (OMEGA B).
  • Вакуумні повітродувки з попереднім охолодженням для ще більшої продуктивності найкраще підходять для застосування за умов поперемінних режимів з надлишковим тиском і вакуумом в автомобілях для перевезення сипучих вантажів і вакуумних автомобілях (OMEGA PV).
  • Двохроторні вакуумні насоси для створення середнього вакууму (OMEGA WVC) у поєднанні з форвакуумним насосом

Переваги

  • Термін служби вище середньостатистичного.
    Підшипники з циліндричними роликами беруть на себе 100 % зусилля від тиску газів, що діє на ротори. Термін служби вбудованих у повітродувки систем підшипників збільшується максимум на 100 000 годин роботи.
  • Що вище коефіцієнт наповнення, то вище ефективність.
    Завдяки надзвичайно прецизійному виробництву нам вдається досягати невеликого розміру зазорів між ротором і корпусом. Таким чином зменшуються втрати потоку через зазори.

Вигода завдяки низьким витратам упродовж терміну служби
Витрати життєвого циклу

Наш комплексний підхід для забезпечення оптимальної рентабельності: максимальна енергоефективність, висока доступність стисненого повітря й міжнародна сервісна мережа й мережа консультантів із високою швидкістю реагування.



Детальніше про продукт

Ротаційні повітродувки OMEGA P
Ротаційні повітродувні установки із профілем OMEGA

Сфера застосування

Наші ротаційні повітродувки, що можуть використовуватися як у стаціонарному, так і пересувному режимі, з надлишковим тиском або вакуумом, відмінно показують себе у багатьох сферах застосування. Це, наприклад, такі сфери:

  • сфера водного господарства (наприклад, для аерації відстійників);
  • забезпечення повітря для роздування (для сушіння, охолоджування, сепарації тощо);
  • забезпечення повітря для пальників;
  • пневматичний транспорт порошків і гранулятів.

Ротаційні повітродувки для подачі азоту: модель OMEGA PN
Ротаційна повітродувка OMEGA P

Сфера застосування
Деякі сипучі матеріали необхідно транспортувати в закритій системі в азотному середовищі.
При цьому необхідно звести до мінімуму ймовірність витікання з усіх компонентів системи, у тому числі з ротаційної повітродувки.
Спеціально розроблені для цієї сфери застосування повітродувки типу PN випускаються із трьома різними ущільненнями обертового з’єднання приводного вала — зносостійкими торцевими механічними ущільненнями (див. рисунок).

Вакуумні повітродувки з попереднім охолодженням: модель OMEGA PV
Вакуумна повітродувка OMEGA PV — вакуумний автомобіль

Сфера застосування

  • Застосування в системах низького вакууму з різницею тисків до 100 (абс.) або 900 мбар.
  • Швидкість відкачування за умов вакууму до 120 м³/хв.
Приклади використання
  • У пересувному режимі, наприклад у вакуумних автомобілях і автомобілях для перевезення сипучих матеріалів.

Вакуумна повітродувка OMEGA PV — принцип дії

Принцип роботи
Коли вакуум (позначено жовтим) загерметизовано між ротором і корпусом, під час наступного обертання роторів навколишнє повітря (позначено синім) проникає через так звані канали попереднього впуску у блок повітродувок.
Об’ємний потік від вакууму й навколишнього повітря перемішуються. Тепло стиснення, що виникає, поширюється по загерметизованій повітряній масі, об’єм якої набагато більше.
Таким чином досягаються такі ж самі температури в кінці стиснення, як і у випадку зі звичайними блоками повітродувок.

Повітродувки для ущільнення пари: модель OMEGA B

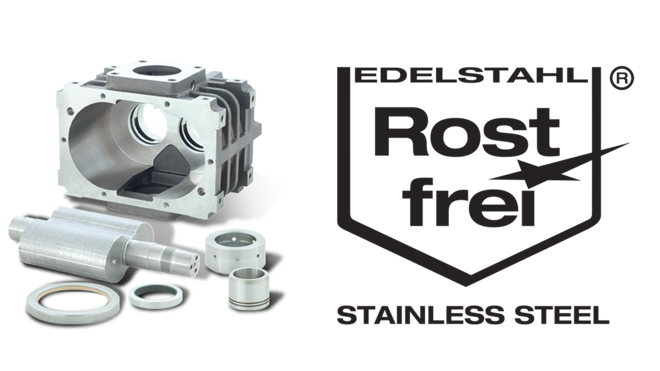

Повітродувка для нагнітання пару: модель OMEGA P

Сфера застосування

  • Розроблені спеціально для ущільнення водяної пари в режимі роботи з вакуумом у поєднанні з охолодженням шляхом уприскування води.

Комплектація

  • Ротори й блоки повітродувок, відлиті з нержавіючої сталі або литого заліза, легованого хромом і нікелем.
  • Різні спеціальні внутрішні ущільнення обертових з’єднань (стійкі до корозії й зносостійкі).
  • Різноманітні спеціальні ущільнення обертового з’єднання приводного вала залежно від умов навколишнього середовища.
  • Напрямок подачі вертикальний донизу (можливість налаштування відповідно до різних положень монтажу).

Ротаційно-поршневий вакуумний насос: тип WVC
Роторний вакуумний насос WVC

Сфера застосування

  • Застосування для створення середнього вакууму.
  • Номінальна швидкість відкачування до 6800 м³/год.
  • Сухе стиснення.
  • Застосування у вакуумних установках у поєднанні з форвакуумними насосами для підвищення швидкості відкачування й вакууму.
Скорочення часу роботи насоса завдяки перетворювачам частоти.
За допомогою перетворювача частоти, який можна замовити додатково, може відбуватися одночасне ввімкнення ротаційно-поршневого вакуумного насоса й форвакуумного насоса вже під час досягнення атмосферного тиску.

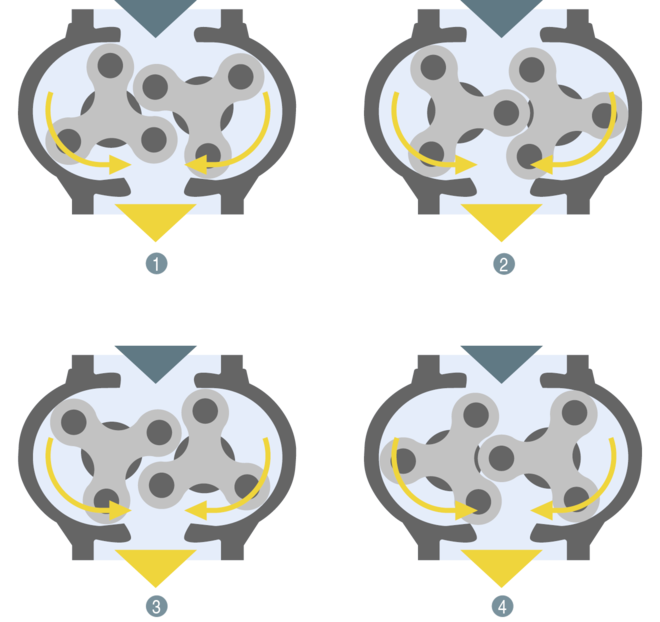

Ротаційні повітродувки OMEGA P — принцип дії
Ротаційна повітродувка OMEGA P — принцип дії
  1. Впускання
  2. Подача на сторону нагнітання
  1. Вирівнювання тиску
  2. Витиснення

Обертання роторів герметизує повітря зі сторони всмоктування між ротором і корпусом. У ході поступального обертання вершина ротора досягає початку ексцентричного пазу в корпусі. Цей «канал попереднього впуску» служить для поступового вирівнювання тиску між закритим у камері всмоктаним повітрям і повітрям, яке тисне зі сторони нагнітання. У дволопатевих повітродувках повітря до робочої камери раптово надходить зі сторони нагнітання. Тому трилопатеві повітродувки в порівнянні із дволопатевими спричиняють значно менше пульсацій. Урешті-решт, повітря виштовхується до підключеного трубопроводу проти опору, який у ньому існує.
