Електронний пристрій відведення конденсату ECO-DRAIN


Втрати стисненого повітря виключені

Пристрої відведення конденсату видаляють із пневматичної системи конденсат, що випав в циклонних сепараторах, ресиверах, холодоосушувачах і фільтрах. Тому для ефективної підготовки й безперебійного постачання стисненого повітря вони незамінні.

Електронні пристрої відведення конденсату ECO-DRAIN від Kaeser надзвичайно економічні й надійні — завдяки концепції регулювання в залежності від кількості конденсату, стійким до забруднень клапанам й контакту сигналізації, який можна підключати до мережі (від моделі 31).

Пристрої відведення конденсату ECO-DRAIN розраховані на продуктивність компресорів до 1700 м³/хв. Для особливих випадків застосування, наприклад, агресивного конденсату, робочого тиску до 63 бар, в вакуумних або морозильних системах, Kaeser пропонує відповідні варіанти виробів.

Переваги

  • Втрати стисненого повітря відсутні:
    Якщо ємнісний датчик рівня ECO-DRAIN сигналізує про досягнення максимального рівня конденсату, інтелектуальна електроніка керування забезпечує відкриття й своєчасне закриття мембрани клапана. Завдяки цьому відводиться лише конденсат, а не стиснене повітря. Це заощаджує енергію.
  • Надійне відведення — навіть у разі забруднення:
    Ємнісний датчик рівня визначає рівень конденсату без схильних до збоїв механічних деталей. Лінії керування до клапанів завжди чисті. Крім того, мембранний клапан з сервокеруванням має особливо великий поперечний переріз. Відведення конденсату надійно здійснюється при сильному забрудненні, і навіть чистого масла.
  • Просте технічне обслуговування — без залучення фахівців
    Сервісний блок моделей 30, 31 і 32 поєднує всі деталі, що потребують обслуговування в одному вузлі. Вони переводяться в потрібне положення одним натисканням на блоці керування. Це запобігає помилкам при заміні. Сервісні блоки на 100% перевіряються перед поставкою, мають тривалий термін служби й можуть замінятися без залучення фахівців з електроніки.

Ідеальне доповнення: розділювач масла і води AQUAMAT
Система обробки конденсату AQUAMAT

Наша порада: Недорога обробка конденсату, відповідно до законодавства, за допомогою розділювачів масла і води AQUAMAT перед відведенням в систему каналізації.



Детальніше про продукт

Конструкція

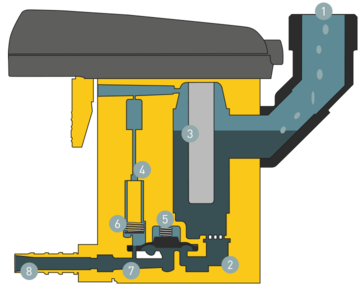

Пристрій відведення конденсату ECO-DRAIN — конструкція
  1. Лінія подачі
  2. Збірний резервуар
  3. Датчик рівня
  4. Магнітний клапан
  5. Мембранний клапан
  6. Лінія керування
  7. Сідло клапану
  8. Зливна лінія
інтеграція в компресорну станцію

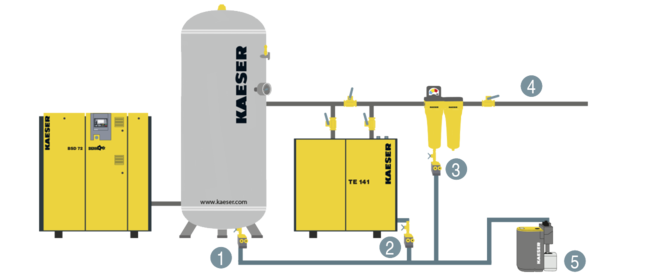

Пристрій відведення конденсату ECO-DRAIN: інтеграція в компресорну станцію
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. Мережа стисненого повітря
  2. AQUAMAT

У всіх місцях накопичення конденсату в пневматичній системі необхідно забезпечити його надійне відведення. Найкращим способом для цього є використання пристроїв відведення конденсату з електронним управлінням.

Технічні характеристики

Технічні дані містяться в брошурі:
