Енергозберегаючі холодоосушувачі SECOTEC від 45 до 98 м³/хв

SECOTEC TG: компактний гігант

Нова серія TG розширює асортимент енергозберігаючих холодоосушувачів SECOTEC від KAESER, додаючи машини з об’ємним потоком до 98 м³/хв у виконаннях з повітряним і водяним охолодженням.

Розроблені для великої промисловості компактні гіганти забезпечують стабільні точки навіть в найскладніших умовах — з максимальною надійністю і мінімальними витратами на життєвий цикл.
Потужна концепція акумулятора холоду та стандартна мережева система керування SIGMA CONTROL SMART забезпечує збереження матеріалів та енергозбереження у всіх фазах навантаження. Інноваційна система управління витяжним повітрям для варіантів з повітряним охолодженням встановлює нові стандарти з точки зору експлуатаційної безпеки та економічності.

Переваги

  • Підвищення експлуатаційної безпеки
    Інноваційне управління витяжним повітрям холодоосушувачів серії SECOTEC TG у поєднанні з радіальним вентилятором забезпечує оптимальне охолодження обладнання. Це не лише відкриває нові можливості проектування і установки, але і значно сприяє ефективній і економічній роботі великих холодоосушувачів.
  • Інвестиції з перспективою на майбутнє
    Завдяки безпечному для клімату холодоагенту R-513A KAESER пропонує найкраще рішення для безпеки постачання у майбутньому. Це ефективно запобігає високим витратам на ремонт або навіть неминучим зупинкам.
  • Подальше зниження експлуатаційних витрат:
    Завдяки потужній концепції акумулятора холоду з SECOPACK LS і ідеально підібраними мультикомпресорами, холодоосушувачі серії SECOTEC з об’ємним потоком  до 98 м³/хв мають особливо енергозберігаюче безступінчасте керування в режимі часткового навантаження — при надзвичайно компактних розмірах системи та мінімальних вимогах до обслуговування.
Ідеальне доповнення: розділювач масла і води AQUAMAT
Система обробки конденсату AQUAMAT

Наша порада: Недорога обробка конденсату, відповідно до законодавства, за допомогою розділювачів масла і води AQUAMAT перед відведенням в систему каналізації.



Детальніше про продукт

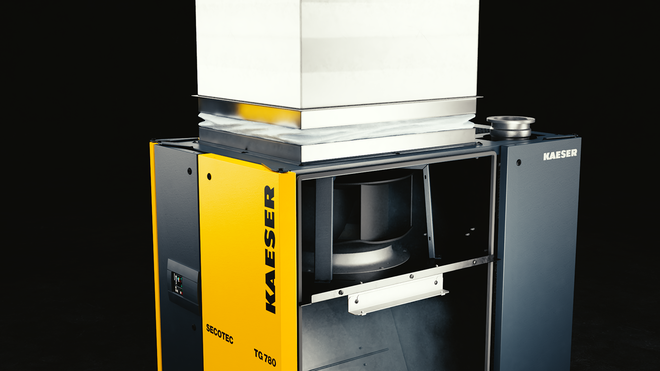

Інноваційне управління витяжним повітрям з радіальним вентилятором
Інновацією нового холодоосушувача SECOTEC є радіальний вентилятор.

Велика економія місця зменшує витрати на планування та встановлення. Стабільна точка роси, а також збереження матеріалів та енергії завдяки оптимальному охолодженню системи.

Інновація:

  • Залежно від навантаження, радіальний вентилятор з частотним регулюванням видаляє накопичене відпрацьоване тепло з холодоосушувача за допомогою потоку охолоджувального повітря.
  • Радіальний вентилятор дозволяє — завдяки достатньому залишковому тиску — здійснювати пряме підключення випускних повітроводів безпечного типу до холодоосушувача.
  • Особливо енергоефективна конструкція радіального вентилятора проявляється також в надзвичайно низьких енерговитратах холодоосушувачів SECOTEC TG.
  • Термічне коротке замикання — викликане повторним всмоктуванням теплого відпрацьованого повітря замість охолоджувального повітря — безпечно уникається.
  • У порівнянні з попередньою технологією вентиляції з витяжним вентилятором і додатковим підтримуючим вентилятором: виключається непотрібне всмоктування повітря з приміщення. Це мінімізує потік відпрацьованого повітря і, отже, необхідну площу перетину каналу. Таким чином, підтримуючий вентилятор стає зайвим.
  • Самодостатнє управління відпрацьованим повітрям і високий залишковий тиск забезпечують підключення до колекторного каналу для компресорів.
Розрахований на майбутнє холодильний агент R-513A
R-513A

Використання невеликих кількостей розрахованого на майбутнє хладагента R-513A забезпечує безпеку постачання для технічного обслуговування протягом усього терміну служби холодоосушувачів.

Інновація:

  • Використання парникових газів все жорсткіше регламентується в усьому світі. Використання надзвичайно компактних теплообмінників — таких, як SECOPACK LS і мікроканальний конденсатор — значно знижує потребу в холодоагенті.
  • Потенціал парникових газів холодоагенту R-513A значно нижчий порівняно з речовинами, які раніше використовувалися в холодоосушувачах.
  • R-513A еквівалентний R-134a. Він не токсичний і не займистий.

Потужна концепція акумулятора холоду

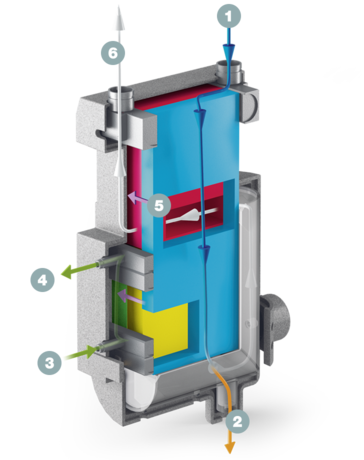

Переріз системи теплообмінника SECOPACK
  1. Вхід стисненого повітря
  2. Вихід конденсату
  3. Вхід холодильного агенту (холодного)
  4. Вихід холодильного агенту (нагрітого)
  5. Транспортування тепла
  6. Вихід стисненого повітря

Збереження матеріалу, стабільна точка роси і висока енергоефективність у всіх фазах навантаження.

Оптимізація:

  • Серія SECOTEC TG поєднує в собі систему теплообмінників SECOPACK LS з системою акумулювання латентного тепла з трьома паралельно розташованими компресорами хладагента. Вони перемикаються в залежності від навантаження.
  • Результатом є розвантаження акумулятора холоду, яке дозволило зробити машину це ще більш компактною.
  • Завдяки потужному акумулятору холоду можна досягти безперервної та ефективної адаптації потужності охолодження в умовах часткового навантаження.
  • Збереження матеріалу за рахунок обмеженої частоти перемикання компресорів холодоагенту.
  • Стандартне керування SIGMA CONTROL SMART визначає фактичне споживання електроенергії.

Мінімальні витрати на обслуговування

Мінімальні витрати на обслуговування, перевірку та документацію.

Інновація:

  • На відміну від типового осьового вентилятора радіальний вентилятор розрахований на весь термін служби системи.
  • Конденсатовідвідник SECOPACK LS не потребує фільтрувальних елементів. Необхідно лише змінити сервісний блок стандартного електронного конденсатовідвідника ECO-DRAIN.
  • Інших деталей, що потребують обслуговування, немає.
  • Холодильний агент R-513A: невелика кількість та низький потенціал глобального потепління є економічно ефективною основою для виконання обов'язків національного оператора. Таким чином, для SECOTEC TG не потрібні випробування на герметичність зі складними обов'язками по документації відповідно до Європейського регламенту із фторованих газів (ЄС 517/2014). Проте рекомендується перевірка сертифікованим фахівцем один раз на рік.
Компактні розміри

Ефективне регулювання за допомогою акумулятору холоду для обємного потоку до 98 м³/хв на площі всього 1,7 м². Це дозволяє реалізувати особливо гнучкі варіанти планування та компактну установку.

Інновація:

  • Компактна концепція акумулятора холоду є основою для невеликих габаритів SECOTEC TG.
  • Габарити (Ш x Г x В)1025 x 1620 х 2130 мм
  • Задня частина може встановлюватися до стіни (відстань від стіни 200 мм).
Технічні характеристики

Базове виконання

МодельTG 450 TG 520 TG 650
Об'ємна витрата м³/хв. 45 52 65
Втрата тиску бар 0,14 0,19 0,12
Споживання електричної потужності при 50 % об. кВт 1,55 1,85 2,02
Споживання електричної потужності при 100 % об. кВт 3,28 3,89 4,83
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 13
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 3 - 60 3 - 60 3 - 60
Вага кг 637 658 704
Розміри Ш х Г х В мм 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
З'єднання стисненого повітряDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ХолодоагентR-513A R-513A R-513A
Маса холодильного агенту в еквіваленті CO2 т 2,7 2,7 4
Потенціал глобального потепління631 631 631
Маса холодильного агенту кг 4,3 4,35 6,4

МодельTG 780 TG 980
Об'ємна витрата м³/хв. 78 98
Втрата тиску бар 0,17 0,25
Споживання електричної потужності при 50 % об. кВт 2,48 3,61
Споживання електричної потужності при 100 % об. кВт 5,88 9,82
Робочий надлишковий тиск бар 3 - 13 3 - 13
Температура навколишнього середовища °C 3 - 50 3 - 50
Температура на вході °C 3 - 60 3 - 60
Вага кг 700 763
Розміри Ш х Г х В мм 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
З'єднання стисненого повітряDN150 PN16 DIN DN150 PN16 DIN
З'єднання для виводу конденсатуG ¼ G ¼
Електричне живлення400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ХолодоагентR-513A R-513A
Маса холодильного агенту в еквіваленті CO2 т 3,8 4,98
Потенціал глобального потепління631 631
Маса холодильного агенту кг 6 7,9
