Компактні холодоосушувачі KRYOSEC до 4,5 м³/хв

Надійні компактні осушувачі для оптимального захисту від вологи на всіх етапах виробництва

Компактні холодоосушувачі KRYOSEC * відрізняються високою промисловою якістю «Зроблено в Німеччині». Вони забезпечують надійний захист від вологи при навколишній температурі до +50 °C. Низькі втрати тиску в системі теплообмінників з нержавіючої сталі і конструкція, що забезпечує малі експлуатаційні витрати на технічне обслуговування гарантують економну роботу. Завдяки компактній конструкції для нього легко знайти місце в точці застосування — під платформами машин, робочими майданчиками або навіть на стіні (серія TAH).

  • Надійне осушення об’ємного потоку стисненого повітря від 0,35 до 4,5 м³/хв
  • Робочий тиск до 16 бар
  • Опції: Електронний пристрій відведення конденсату ECO-DRAIN та/або електронний термостат для попередження про точку роси — обидва з безпотенційними контактами

Переваги

  • Надійний захист від вологи:
    Осушувачі KRYOSEC охолоджують вологе повітря в високоякісній системі пластинчастого теплообмінника з нержавіючої сталі. Утворений конденсат ефективно видаляється за допомогою вбудованого сепаратора на всіх етапах виробництва. Електронний пристрій відведення конденсату ECO-DRAIN надійно відводить конденсат.
  • Придатність до високих температур:
    Осушувачі KRYOSEC надійно осушують повітря навіть у складних умовах експлуатації. Цьому в великій мірі сприяють великі площі теплообмінника й конденсатора холодоагенту, а також визначений потік охолоджувального повітря.
  • Промислова якість у відповідності до стандартів:
    Осушувачі KRYOSEC відповідають вимогам безпеки машин (EN 60204-1). До запобіжних пристроїв відносяться вимикачі з блокуванням й інтегрований мережевий роз'єднувач. Завдяки високоякісному виготовленню й компактній конструкції осушувачі ідеально підходять для цільового децентралізованого використання — наприклад на виробничих й обробних машинах, які потребують високої якості підготовки стисненого повітря.

* Холодоосушувач містить фторований парниковий газ R-134a. Серії з TAH і TBH оснащені герметичним холодильним контуром.

Ідеальне доповнення: розділювач масла і води AQUAMAT
Система обробки конденсату AQUAMAT

Наша порада: Недорога обробка конденсату, відповідно до законодавства, за допомогою розділювачів масла і води AQUAMAT перед відведенням в систему каналізації.



Детальніше про продукт

Комплектація

Холодильний контур

  • Холодильний контур складається з поршневого компресора
  • Конденсатор з вентилятором
  • Фільтр-осушувач
  • Капіляри
  • Ізольовані теплообмінники повітря/повітря і повітря/холодильний агент із вбудованим сепаратором конденсату з нержавіючої сталі (з мідною пайкою)
  • Регулятор байпасу гарячого газу

Відведення конденсату

Пристрій відведення конденсату з електронним управлінням ECO-DRAIN 30

  • Електронний пристрій відведення конденсату ECO-DRAIN 30 з кульовим краном на лінії відведення конденсату, ізоляція холодних поверхонь.

Електрообладнання й індикація

  • Механічний індикатор точки роси
  • Електричне обладнання відповідно до EN 60204-1: головний вимикач з можливістю блокування і вбудований роз'єднувальний пристрій

Корпус

Компактний холодоосушувач KRYOSEC — мала конструктивна висота, можливість настінного монтажу

  • Корпус установки з порошковим покриттям зі знімним кожухом й ніжками
  • Підготовлений до настінного монтажу (лише серія TAH)

З’єднання

  • Виконання з мережевим кабелем (без штепсельної вилки) і розвантаженням натяжіння
  • З внутрішньою проводкою
  • Штуцерне з’єднання для приєднання до зовнішньої лінії конденсату

Документація

  • Інструкція з експлуатації і декларація відповідності нормам ЄС (версія для ЄС)

Опціонально: Безпотенційний контакт «Попередження про точку роси»

  • Додаткове оснащення електронним термостатом з безпотенційним виходом
  • Встановлюється на заводі, готовий до вимірювання
  • Сигнал зчитується системою замовника безпосередньо на виході
  • Можливість настройки відповідних верхніх й нижніх меж

Опціонально: Пристрій відведення конденсату з безпотенційним контактом

  • Альтернативне оснащення електронним пристроєм відведення конденсату ECO-DRAIN 31 з безпотенційним сигнальним контактом
  • Сигнал зчитується безпосередньо на пристрої відведення конденсату

Конструкція та принцип роботи

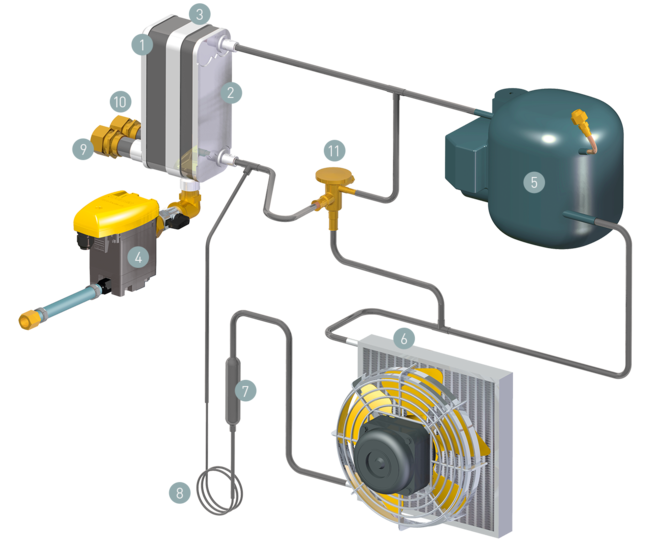

Конструктивна схема компактних холодоосушувачів TAH і TCH
  1. Теплообмінник «повітря-повітря»
  2. Теплообмінник «повітря-холодоагент»
  3. Сепаратор конденсату
  4. Пристрій відведення конденсату
  5. Холодильний компресор
  6. Конденсатор холодоагента з вентилятором (з повітряним охолодженням)
  1. Фільтр-осушувач
  2. Капілярна трубка (випаровування й охолодження холодоагента)
  3. Вхід стисненого повітря
  4. Вихід стисненого повітря
  5. Регулятор байпасу гарячих газів
Технічні характеристики TAH

Базове виконання

МодельTAH 5 TAH 7 TAH 10
Об'ємна витрата м³/хв. 0,35 0,6 0,8
Втрата тиску бар 0,05 0,13 0,15
Споживання електричної потужності при 100 % об. кВт 0,2 0,2 0,28
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 60 60 60
ХолодоагентR-134a R-134a R-134a
Вага кг 24 24 26
Розміри Ш х Г х В мм 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
З'єднання стисненого повітряG ½ G ½ G ½
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса холодильного агенту кг 0,14 0,15 0,21
Маса холодильного агенту в еквіваленті CO2 т 0,2 0,2 0,3
Герметичний холодильний контур

Технічні характеристики TBH

Базове виконання

МодельTBH 14 TBH 16 TBH 23
Об'ємна витрата м³/хв. 1,2 1,6 2,2
Втрата тиску бар 0,18 0,19 0,23
Споживання електричної потужності при 100 % об. кВт 0,35 0,42 0,52
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 60 60 60
ХолодоагентR-134a R-134a R-134a
Вага кг 33 38 46
Розміри Ш х Г х В мм 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
З'єднання стисненого повітряG ½ G ½ G 1
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса холодильного агенту кг 0,29 0,41 0,48
Маса холодильного агенту в еквіваленті CO2 т 0,4 0,6 0,7
Герметичний холодильний контур

Технічні характеристики TCH

Базове виконання

МодельTCH 27 TCH 33 TCH 36
Об'ємна витрата м³/хв. 2,6 3,15 3,5
Втрата тиску бар 0,21 0,23 0,25
Споживання електричної потужності при 100 % об. кВт 0,58 0,75 1,05
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 16
Температура навколишнього середовища °C 3 - 50 3 - 50 3 - 50
Температура на вході °C 60 60 60
ХолодоагентR-134a R-134a R-134a
Вага кг 56 66 69
Розміри Ш х Г х В мм 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
З'єднання стисненого повітряG 1 G 1¼ G 1¼
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса холодильного агенту кг 0,57 0,8 0,95
Маса холодильного агенту в еквіваленті CO2 т 0,8 1,1 1,4
Герметичний холодильний контур - - -

МодельTCH 45
Об'ємна витрата м³/хв. 4,5
Втрата тиску бар 0,23
Споживання електричної потужності при 100 % об. кВт 1,29
Робочий надлишковий тиск бар 3 - 16
Температура навколишнього середовища °C 3 - 50
Температура на вході °C 60
ХолодоагентR-134a
Вага кг 75
Розміри Ш х Г х В мм 640 x 663 x 609
З'єднання стисненого повітряG 1¼
З'єднання для виводу конденсатуG ¼
Електричне живлення230 V / 1 / 60 Hz
Маса холодильного агенту кг 1,08
Маса холодильного агенту в еквіваленті CO2 т 1,5
Герметичний холодильний контур -
