Готові до підключення: Гвинтові вакуумні установки від KAESER:


Комплексне рішення для створення вакууму

Наші гвинтові вакуумні установки обладнані вакуумним блоком власної розробки Kaeser із профілем SIGMA. Через одноступеневе створення вакууму вони створюють так званий низький вакуум. Ми пропонуємо три серії з такими технічними даними:

  • Всмоктувальна здатність: від 4,75 до 15,70 м³/хв
  • Кінцевий вакуум: 99 %
  • Тиск: 10 мбар (абс.)

Готові до підключення установки підходять, наприклад для відсмоктування пилу, для пакувальних та фасувальних машин, для осушення, відведення газів або фільтрації.

Переваги

  • Економія енергії вище середньої.
    Використання двигунів IE3 з 2015 року є обов'язковим в ЄС. Завдяки використанню цих двигунів та профілю SIGMA наші установки споживають значно менше енергії.
  • Потребує незначного технічного обслуговування й зручний в обслуговуванні:
    фільтрувальні мати для стисненого повітря захищають внутрішній простір від забруднення, газобаластне обладнання забезпечує підвищену стійкість до водяної пари, низька частота обертання подовжує термін служби всіх задіяних компонентів.
    Якщо установка все ж потребує технічного обслуговування, широкі двері та знімна задня стінка полегшують цю задачу.

Ми знижуємо ваші поточні витрати!
Витрати життєвого циклу

Частота обертання установки за допомогою клинових ременів з автоматичним натяжінням точно узгоджена з застосованим блоком. Це означає, що зусилля двигуна передаються на компресорний блок з високим ККД. Це допомагає зекономити енергію та забезпечити великий рівень надійності компресорів.



Детальний огляд наших гвинтових вакуумних установок

Комплектація

Вакуумний блок

  • Гвинтовий вакуумний блок з енергозберігальним профілем SIGMA
  • Клиноремінний привод
  • Система автоматичного натяжіння ременів
  • Електромагнітний впускний клапан
  • Насос охолоджувального масла (шестеренчастий насос)
  • Температура повітря на впуску до +45 °C.

Електродвигун

Високоефективний двигун гвинтової вакуумної установки

  • Високоефективний двигун IE3
  • Ступінь захисту IP 55 (серія ASV IP 54)
  • Клас ізоляції F
  • 400 В/3/50 Гц

Охолодження

  • Алюмінієвий охолоджувач для охолоджувальної рідини
  • Для температур навколишнього середовища до +40 °C

Охолоджувальний контур

  • Термоклапан
  • Байпас повтонопотчного мікрофільтру зі змінним патроном
  • Комбінований ресивер охолоджувальної рідини та сепаратора із запобіжним клапаном
  • Багатоступеневий патрон сепаратора
  • Оглядове скло, випускний кран та шланг охолоджувальної рідини
  • Швидкодіючі з'єднання для вимірювання перепаду тиску
  • Патрон сепаратора

Розподільча шафа

  • IP 54
  • Керуюча напруга 230 В
  • Прямий пуск приводного двигуна
  • Вимикач максимального струму (захист двигуна)

Конструкція та обшивка

Серія ASV: внутрішній вигляд компактного корпусу

  • Компактний корпус на опорній рамі з гумово-металевими пружними елементами
  • Поверхні з порошковим покриттям
  • Звукоізоляція з мінеральної вати
  • Сервісні двері зверху й з боків
  • Змінний фільтр холодного повітря
  • Вакуумний блок і двигун з віброізоляцією
  • Пружне прокладання труб
  • Захисна решітка ремінного приводу та вентилятора
  • Вакуумний фільтр впускної лінії з індикатором забруднення
  • Плавне регулювання впускного клапану з регулятором часткового навантаження
  • Можливість дубльованого регулювання від повного навантаження до холостого ходу
  • Газобаластне обладнання для підвищеної стійкості до водяної пари

SIGMA CONTROL 2

Блок керування компресором SIGMA CONTROL 2

  • Світлодіод із кольорами світлофора для відображення робочого стану
  • Текстовий дисплей
  • Вибір із 30 мов
  • Сенсорні кнопки з піктограмами
  • Автоматичний контроль і регулювання
  • Послідовний вибір режимів управління: Dual, Quadro, Vario і динамічне керування
  • Інтерфейси: Ethernet
  • Можливість додаткового придбання комунікаційних модулів: Profibus DP, Modbus, Profinet і DeviceNet.
  • Слот для карток пам’яті SD для запису даних і оновлень
  • RFID-зчитувач
  • Веб-сервер

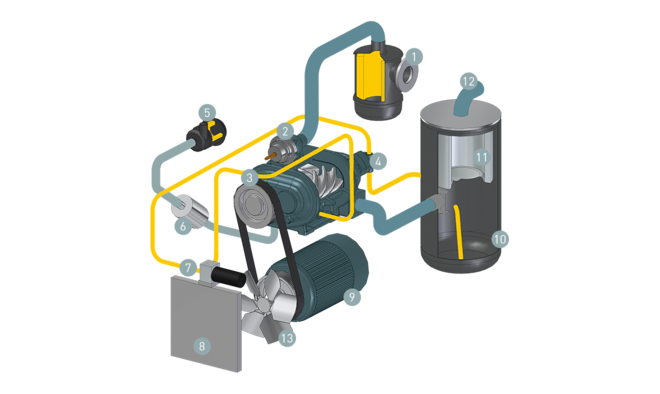

Конструктивна схема
Конструктивна схема гвинтової вакуумної установки
  1. Усмоктуючий фільтр
  2. Впускний клапан (регулятор вакууму)
  3. Компресорний блок
  4. Насос охолоджувального масла (шестеренчастий насос)
  5. Вентилятор баластного газу
  6. Глушник баластного газу
  7. Термоклапан з масляним фільтром
  1. Масляний охолоджувач
  2. Приводний двигун
  3. Стакан масляного сепаратора
  4. Картридж масляного сепаратора
  5. Відпрацьоване повітря
  6. Вентилятор
Технічні характеристики

Технічні дані містяться в брошурі:
