Енергозберегаючі холодоосушувачі SECOTEC від 10,5 до 34 м³/хв

Компактні енергозберігальні осушувачі завдяки акумулятору прихованого тепла.

Бренд SECOTEC — серії TE та TF (*) — уже давно асоціюється з високоякісними холодоосушувачами Kaeser промислової якості, зі стабільними значеннями точки роси при максимальній надійності та з дуже низькими загальними витратами на весь термін служби обладнання.

Відтепер нове покоління обладнання, устатковане інноваційною теплообмінною системою з акумулятором прихованого тепла SECOPACK LS та системою керування SIGMA CONTROL SMART, встановлює нові стандарти енергоефективності, компактності та зручності у використанні.

  • Надзвичайна довговічність завдяки стійким до корозії трубопроводам стисненого повітря й алюмінієвому теплообміннику (конденсатор і SECOPACK LS)
  • За допомогою опціонального комунікаційного модуля Modbus TCP холодоосушувачі можна приєднувати до мережі SIGMA NETWORK.

Переваги

  • Економія енергії:
    Холодоосушувачі серій TE та TF потребують менше 97 Вт електричної потужності на осушення одного м³/хв стисненого повітря (ISO 7183 A1). У режимі часткового навантаження завдяки регулюванню економії енергії термонакопичувальний матеріал поглинає зайву енергію, тимчасово зберігає її, а потім дозволяє використовувати для осушення без витрати електроенергії. Теплообмінна система зі швидким реагуванням SECOPACK LS забезпечує стабільні значення точки роси у будь-який час.
  • Інтуїтивне керування:
    Електронна система керування SIGMA CONTROL SMART інтуїтивно проста у використанні. Блок пам’яті для повідомлень, індивідуальні лічильники часу роботи для компонентів і таймери технічного обслуговування забезпечують ефективний контроль й аналіз робочих даних. Безпотенційні контакти й опціональний комунікаційний модуль використовуються для простого об’єднання в мережу з системами керування комплексами обладнання на зразок SIGMA AIR MANAGER 4.0.
  • Оптимізована компактність:
    Акумулятор прихованого тепла інноваційної теплообмінної системи SECOPACK LS заповнений матеріалом зі зміною фази. Завдяки значно більшій щільності при однаковій ємності такий акумулятор прихованого тепла дозволяє заощадити 98 % накопичувального матеріалу порівняно зі звичайними системами. Таким чином, велика ємність для забезпечення стабільних значень точки роси поєднується з меншими витратами площі для розташування обладнання. Оптимізовані діаметри трубопроводів зменшують втрати тиску і в такий спосіб сприяють збільшенню енергоефективності осушувачів SECOTEC.

* Цей холодоосушувач містить фторований парниковий газ. У 2019 році холодоагент R-134a (GWP 1430) усіх моделей буде замінено на R-513A (GWP 631). Ми охоче відповімо на питання про хід переоснащення.



Детальніше про продукт

Зниження витрат життєвого циклу!
Система управління витратами на життєвий цикл KAESER

Завдяки переривчастому регулюванню й високій щільності акумулятора прихованого тепла холодоосушувачі нового покоління серії SECOTEC TF практично незалежно від навантаження потребуютьменше 97 Вт на осушення одного м³/хв. стисненого повітря (ISO 7183 A1).

На відміну від присутніх на ринку холодоосушувачів надлишкова холодопродуктивність не втрачається, а використовується для охолодження термонакопичувального матеріалу. Після охолодження він «віддає» холод для осушення стисненого повітря. Для цього не потрібна електрична енергія.

Крім того, концепція потребує незначного технічного обслуговування яке відбувається швидко й дуже просто.


Ви бажаєте дізнатися більше про те, як Kaeser зменшує витрати на життєвий цикл?

SECOTEC — економія енергії в усіх ситуаціях

Навантаження на холодоосушувач залежить від величини об’ємного потоку стиснутого повітря (сіра площа) менше, ніж від того, скільки води містить стиснуте повітря на вході. Ця кількість росте зі збільшенням температури. Тому навантаження на холодоосушувачі у разі високої температури навколишнього середовища, наприклад, улітку, дуже висока (жовта лінія).

Взимку температура довкілля знижується (бірюзова лінія), а з нею і робоче навантаження холодоосушувачів. Щоб досягти стабільної точки роси при усіх цих коливаннях, холодоосушувачі слід проектувати так, щоб вони завжди були розраховані на пікове навантаження плюс достатній резерв.

Холодоосушувачі працюють не лише за різної величини об’ємного потоку та різних температур, а й при навантаженні від 0 до 100%. Оскільки система регулювання зберігання SECOTEC забезпечує використання енергії відповідно до потреб в усьому діапазоні навантаження, при її використанні досягається суттєва економія.

Енергозберігаючий ефект
Максимальна економія енергії завдяки регулюванню зберігання
Максимальна економія енергії завдяки регулюванню зберігання з холодоосушувачем SECOTEC

Навантаження на холодоосушувачі постійно коливається в межах від 0 до 100 %. На відміну від звичайних систем регулювання для часткового навантаження, система накопичувального регулювання SECOTEC точно адаптує витрати електричної енергії на всіх етапах завантаження.

Таким чином, холодоосушувачі SECOTEC порівняно, наприклад, з холодоосушувачами з байпасною системою регулювання на гарячому газі, при середньому навантаженні 40% дозволяють зменшити витрати на електроенергію майже на 60%.

На відміну від звичайних систем, акумулятор холоду осушувачів SECOTEC завжди залишається холодним. Це означає, що стиснене повітря ефективно осушується навіть під час фази запуску. Високоякісна ізоляція акумулятора холоду також забезпечує мінімальне споживання енергії. Осушення стисненого повітря осушувачами холодильного типу SECOTEC забезпечує не тільки виняткову енергоефективність, але й, завдяки значній тепловій ємності акумулятору прихованого тепла забезпечується щадний до матеріалів режим роботи.

Найкраще осушення при щадному режимі роботи
Найефективніше осушення при щадному режимі роботи з холодоосушувачем SECOTEC

Завдяки ефективній роботі холодоосушувачі SECOTEC досягають стабільних значень точки роси на усіх фазах навантаження. Осушене стиснене повітря може охолонути до +3° C (тобто це доступна точка роси) без конденсації вологи. Навіть при високих температурах навколишнього середовища мережа стисненого повітря і споживачі захищені оптимальним чином.

Звичайні холодоосушувачі з перемиканням режимів роботи та без додаткового акумулятора холоду використовують замість нього матеріал теплообмінника. Тому холодильні компресори та двигуни вентиляторів цих осушувачів доводиться вмикати та вимикати значно частіше, щоб підтримувати потрібну холодопродуктивність на більш-менш стабільному рівні. Щоб зменшити частоту перемикань та зношування, холодильний контур часто починає працювати тільки при досить високих температурах. Коливання точки роси, які виникають внаслідок такої експлуатації, погіршують результати осушення. Це ризиковано, адже корозія може розпочатися уже при відносній вологості стисненого повітря більше 40 %, а не лише при випадінні конденсату.

Холодоосушувачі SECOTEC завдяки високій ємності акумулятора холоду, навпроти, дуже щадні до матеріалу. Після заряджання акумулятора холодильний компресор та двигун вентилятора можуть залишатися вимкненими значно довше, і це не вплине на стабільність точки роси під тиском.

Комплектація

Холодильний контур

Холодильний контур складається з

  • Спіральний компресор
  • Алюмінієвий мікроканальний конденсатор з вентилятором
  • Запобіжне реле тиску
  • Акумулятор холоду
  • Фільтр-осушувач
  • Термостатичний розширювальний клапан
  • Алюмінієва теплообмінна система SECOPACK LS
  • Датчики температури й тиску

SECOPACK LS

  • Блочні алюмінієві теплообмінники повітря/повітря і повітря/холодоагент
  • Вбудований акумулятор холоду, заповнений матеріалом зі зміною фази
  • Сепаратор конденсату
  • Теплоізоляція

SIGMA CONTROL SMART

SIGMA CONTROL SMART: електронний блок керування з кольоровим дисплеєм

  • Електронний блок керування з кольоровим дисплеєм
  • Незалежна від мови зрозуміла система управління
  • Індикатор тенденцій точки роси
  • Схема трубопроводів з поточними робочими даними й повідомленнями
  • Блок пам’яті для повідомлень
  • Лічильник робочих годин
  • Таймер технічного обслуговування

Безпотенційні контакти

  • Робочі повідомлення «Несправність» та «Холодильний компресор працює»
  • Попередження «Обслуговування/попередження» та «Висока точка роси під тиском»
  • Лічильник робочих годин
  • Таймер технічного обслуговування

Відведення конденсату

  • Електронний пристрій відведення конденсату ECO-DRAIN 31 Vario з кульовим краном на лінії відведення конденсату, ізоляція холодних поверхонь

Корпус

  • Корпус з порошковим покриттям
  • Знімна панель для простого підключення до електромережі
  • Ефективне очищення конденсатора
  • Знімна бічна панель для основного доступу до внутрішнього обладнання
  • Опори

З’єднання

  • Стійкі до корозії трубопроводи стисненого повітря
  • Штуцерне з’єднання для приєднання до зовнішньої лінії конденсату
  • Проведення кабелю для підключення до мережі зі сторони задньої стінки (вирізи у даху для альтернативного підключення вгорі).

Електрика

  • Електричне обладнання та випробування відповідно до стандарту EN 60204-1 «Безпека машин».
  • Ступінь захисту розподільчої шафи IP 54.

Опції та комплектуючі

  • Холодоосушувачі, які можуть працювати за температури навколишнього середовища до +50° C
  • Холодоосушувач з водяним охолодженням (серія TF)
  • З’єднання для стисненого повітря ліворуч (серія TF)
  • Комплект труб для заміни TF 173, 203, 251 (попередня збірка на заводі) (серія TF)
  • Знімні опори
  • Вбудований трансформатор первинної напруги 200–440 В
  • Вбудований трансформатор первинної напруги 500 В/3 ф/50 Гц і 575 В/3 ф/60 Гц
  • Виконання без силікону (заводський стандарт VW 3.10.7)
  • Комунікаційний модуль Modbus TCP

SECOTEC – готові до «Industrie 4.0»!
Зображення попередження на технологічній схемі в системі SIGMA AIR MANAGER 4.0

За допомогою опціонального комунікаційного модуля Modbus TCP холодоосушувачі SECOTEC можна приєднувати до мережі SIGMA NETWORK. Завдяки цьому всі важливі робочі параметри та повідомлення доступні в режимі реального часу.

Це дозволяє здійснювати системний моніторинг всієї компресорної станції й закладає основи профілактичного технічного обслуговування за потребою.
Унаслідок цього забезпечується Найвищий рівень готовності за мінімальних витрат.

Крім того SIGMA AIR MANAGER 4.0 пропонує повний огляд важливих робочих параметрів. Попередження та аварійні сигнали позначені кольоровими кодами на технологічній схемі компресорної станції. Натиснувши на символ осушувача можна переглянути важливі параметри та повідомлення у вигляді тексту.

SECOPACK LS — високоефективний компонент
Переріз системи теплообмінника SECOPACK
  1. Вхід стисненого повітря
  2. Вихід конденсату
  3. Вхід холодильного агенту (холодного)
  4. Вихід холодильного агенту (нагрітого)
  5. Транспортування тепла
  6. Вихід стисненого повітря

Холодоосушувачі серій TE і TF оснащені інноваційною теплообмінною системою SECOPACK LS. Їх акумулятор прихованого тепла заповнений матеріалом з фазовим переходом. Стиснене повітря нагріває матеріал, доки він не починає танути (розряджання акумулятора). При цьому він поглинає приховану теплоту танення. Вона значно більше, ніж теплота, яку цей матеріал може поглинути з урахуванням його звичайної питомої теплоємності (без зміни фаз). Так як, акумулятор прихованого тепла в осушувачах серій TE і TF має значно вищу щільність і при такій самій ємності дозволяє економити 98% накопичуваного матеріалу порівняно зі звичайними системами.

Основні переваги: висока теплоємність для забезпечення стабільної точки роси і щадний до матеріалів режим роботи в поєднанні з різко зниженою площею встановлення.

ІІнноваційна система переривчастого управління Storage-Plus і зміна фаз
SECOTEC: Інноваційна система регулювання «Capacity Plus» зі зміною фаз
  1. Компресор подає холодильний агент для осушення стисненого повітря й охолодження акумулятора прихованого тепла.
  2. Накопичувальний матеріал твердне при постійній температурі і відводить через холодоагент велику кількість тепла.
  3. Холодоагент охолоджує накопичувальний матеріал до точки вимикання.
  4. Холодильний компресор вимикається.
  1. Накопичувальний матеріал віддає холод для осушення стисненого повітря і нагрівається в процесі.
  2. Накопичувальний матеріал тане при постійній температурі й при цьому забирає велику кількість тепла з вологого стисненого повітря.
  3. Накопичувальний матеріал нагрівається до точки вмикання компресора.
Конструкція та принцип роботи

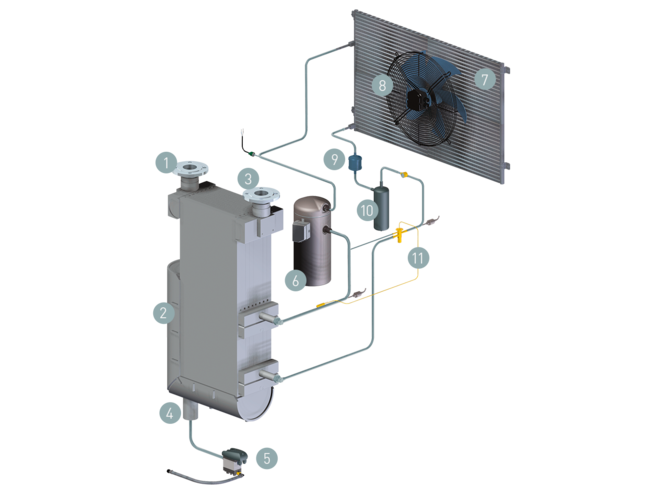

Конструктивна схема енергозберігаючих холодоосушувачів SECOTEC TF
  1. Вхід стисненого повітря
  2. Теплообмінна система SECOPACK LS
  3. Вихід стисненого повітря
  4. Вихід конденсату
  5. Пристрій відведення конденсату ECO DRAIN
  6. Холодильний компресор
  1. Мікроканальний конденсатор
  2. Вентилятор
  3. Фільтр-осушувач
  4. Акумулятор холодоагенту
  5. Розширювальний клапан
Технічні характеристики TE

Базове виконання

МодельTE 102 TE 122 TE 142
Об'ємна витрата м³/хв. 10,5 11,6 13,3
Втрата тиску бар 0,1 0,12 0,11
Споживання електричної потужності при 50 % об. кВт 0,82 0,87 1,09
Споживання електричної потужності при 100 % об. кВт 1,79 1,9 2,18
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 16
Температура навколишнього середовища °C 3 - 45 3 - 45 3 - 45
Температура на вході °C 3 - 60 3 - 60 3 - 60
Вага кг 263 264 283
Розміри Ш х Г х В мм 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
З'єднання стисненого повітряG 2 G 2 G 2
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
ХолодоагентR-513A R-513A R-513A
Маса холодильного агенту в еквіваленті CO2 т 0,95 0,98 1,01
Потенціал глобального потепління631 631 631
Маса холодильного агенту кг 1,5 1,55 1,6

Технічні характеристики TF

Базове виконання

МодельTF 174 TF 230 TF 280
Об'ємна витрата м³/хв. 14,7 19 25,2
Втрата тиску бар 0,1 0,11 0,15
Споживання електричної потужності при 50 % об. кВт 1,23 1,66 2,04
Споживання електричної потужності при 100 % об. кВт 2,29 3,21 3,89
Робочий надлишковий тиск бар 3 - 16 3 - 16 3 - 16
Температура навколишнього середовища °C 3 - 45 3 - 45 3 - 45
Температура на вході °C 3 - 60 3 - 60 3 - 60
Вага кг 404 422 448
Розміри Ш х Г х В мм 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
З'єднання стисненого повітряDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
З'єднання для виводу конденсатуG ¼ G ¼ G ¼
Електричне живлення380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
ХолодоагентR-134a R-134a R-134a
Маса холодильного агенту в еквіваленті CO2 т 3,15 2,86 3,72
Потенціал глобального потепління1.430 1.430 1.430
Маса холодильного агенту кг 2,2 2 2,6

МодельTF 340
Об'ємна витрата м³/хв. 30
Втрата тиску бар 0,13
Споживання електричної потужності при 50 % об. кВт 2,26
Споживання електричної потужності при 100 % об. кВт 4,44
Робочий надлишковий тиск бар 3 - 16
Температура навколишнього середовища °C 3 - 45
Температура на вході °C 3 - 60
Вага кг 478
Розміри Ш х Г х В мм 835 x 1.230 x 2.000
З'єднання стисненого повітряDN80 PN16 DIN
З'єднання для виводу конденсатуG ¼
Електричне живлення380 V / 3 / 60 Hz
ХолодоагентR-134a
Маса холодильного агенту в еквіваленті CO2 т 3,72
Потенціал глобального потепління1.430
Маса холодильного агенту кг 2,6
