Великі гвинтові компресори від 75 до 515 кВт


Для оптимальної ефективності й більшого об’ємного потоку

Наші гвинтові компресори з упорскуванням масла серій від DSD до HSD демонструють свої переваги насамперед у великій промисловості. Якщо для вашого виробництва потрібно багато стисненого повітря і ви приділяєте велику увагу енергоефективності та надійності, то гвинтові компресори потужністю до 500 кВт — це те, що вам потрібно.

Серія DSD може бути опціонально оснащена додатковим осушувачем. Це додатково захистить лінії подачі стисненого повітря від корозії і знизить ризик пошкодження виробу.
Усі моделі випускаються з приводом з регулюванням частоти обертання (SFC) або без нього.

В серії HSD ми об'єднали два компресори в одному корпусі. Обидва блоки оснащені власним компресорним блоком, власним блоком керування SIGMA CONTROL і власною системою охолодження. Завдяки великому об'ємному потоку вони особливо підходять для використання в автомобільній промисловості або на сталеливарних заводах.

Переваги

  • Зручне технічне обслуговування:
    Кожна установка спроектована таким чином, що всі деталі, пов'язані з сервісним і технічним обслуговуванням, доступні безпосередньо з передньої сторони. Це економить час і підвищує доступність.
  • Інтегроване керування для підвищення ефективності:
    Внутрішній блок керування SIGMA CONTROL 2 дозволяє точно адаптувати продуктивність компресора до фактичної потреби у стисненому повітрі. Він координує й оптимізує взаємодію між виробництвом і споживанням стисненого повітря.
  • Велика гнучкість на малій площі:
    Два компресора в одному корпусі в моделях серії HSD економлять масу місця в порівнянні з одним компресорним агрегатом відповідної потужності. При цьому така станція оптимально адаптується для різних споживачів, знижуючи простої до мінімуму для підвищення ефективності.


Детальний огляд гвинтових компресорів потужністю до 515 кВт

Економте енергію за допомогою рекуперації тепла
Максимальне вторинне використання тепла в гвинтових компресорах

Гвинтовий компресор на 100 % перетворює енергію, яка подається на нього, у теплову енергію. До 96% цієї енергії може бути використано, наприклад для опалення. Це знижує первинні витрати на енергію та загальне споживання енергії підприємством.

На нашій сторінці з рекуперації тепла ви дізнаєтеся все про сфери застосування та можливості економії.

Ефективна і надійна робота

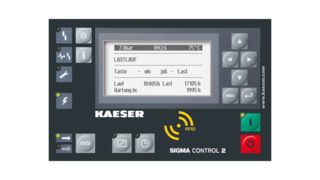

Блок керування компресором SIGMA CONTROL 2

Інтегрований блок керування SIGMA CONTROL 2 координує виробництво стисненого повітря і забезпечує ефективну і надійну роботу установки та ідеальну взаємодію в системі керування. Всі відповідні компоненти та експлуатаційні умови установки контролюються та оцінюються. Оператор має всі можливості для підключення обладнання також до диспетчерського обладнання (SCADA).

Енергоефективність — це головний пріоритет
Заощаджуйте з системою управління витратами життєвого циклу KAESER

Витрати на придбання та сервісне обслуговування компресора складають лише малу частку всіх витрат на нього за весь період його експлуатації. Основними витратами є витрати на енергію. Як постачальник систем подачі стисненого повітря, ми пропонуємо індивідуальне проектування, яке ідеально підходить для потреб замовника, енергоефективну станцію подачі стисненого повітря і надійне обслуговування. Ми будемо вашим партнером протягом усього терміну служби вашої станції стисненого повітря.

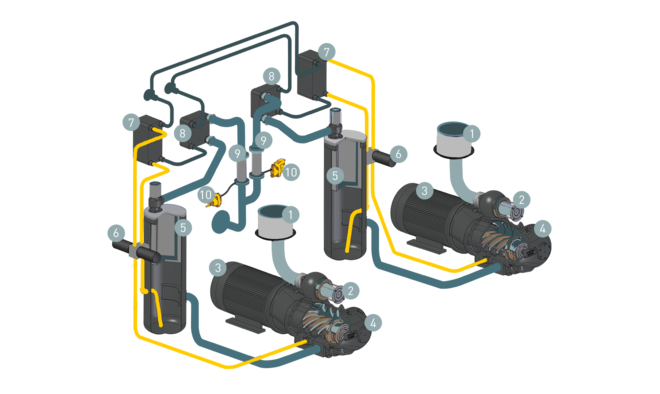

Функціональна схема HSD
Конструктивна схема компресорних станцій з HSD
  1. Повітряний фільтр
  2. Впускний клапан
  3. Електродвигун
  4. Блок гвинтових компресорів
  5. Сепаратор із патроном
  1. Фільтр рідини
  2. Охолоджувач рідини
  3. Додатковий охолоджувач стиснутого повітря
  4. Циклонні сепаратори
  5. Конденсатовідвідник ECO DRAIN

Повітря проходить через повітряний фільтр на вході (1) та впускний клапан (2) у компресорний блок (3) із роторами SIGMA PROFIL. Компресорний блок (3) приводиться в дію високоефективним електродвигуном (4). Охолоджувальне мастило, яке під час стиснення впорскується для охолодження, відокремлюється від повітря в сепараторі  (5). Стиснене повітря поступає через 2-ступінчастий картридж масляного сепаратора (6) та зворотний клапан мінімального тиску (MDRV) (7) в радіатор стисненого повітря (8).

Після охолодження, отриманий конденсат із вбудованого циклонного сепаратора (9) та встановленого приладу ECO-DRAIN (10) відокремлюється від стисненого повітря й виводиться з установки. Стиснене повітря без конденсату виходить з установки через штуцер для подачі стисненого повітря (11). Тепло, яке виникає під час стиснення, виділяється через охолоджувальне масло з масляного радіатора (12). Потім охолоджувальне масло очищується екологічним масляним фільтром (13). Електронна система керування температурою (ETM) (14) забезпечує мінімально можливі робочі температури. У розподільчій шафі встановлено внутрішній блок керування SIGMA CONTROL 2, а також залежно від виконання — стартер «зірка-трикутник» або перетворювач частоти (SFC).

Технічні характеристики DSD

Базове виконання

МодельDSD 145 DSD 175 DSD 205
Робочий надлишковий тиск бар 7,5 7,5 10 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 14 16,92 13,6 21 16,59 13,06
Макс. надлишковий тиск бар 9 8,5 12 8,5 12 15
Номінальна потужність двигуна кВт 75 90 110
Розміри
Ш х Г х В мм 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 69 70 72
Вага кг 2.950 3.060 3.090 3.360 3.100 3.130

МодельDSD 240
Робочий надлишковий тиск бар 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 25,15 20,4 16,15
Макс. надлишковий тиск бар 8,5 12 15
Номінальна потужність двигуна кВт 132
Розміри
Ш х Г х В мм 		2.450 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN
Рівень шуму дБ (А) 74
Вага кг 3.420 3.430 3.170

Виконання Т

МодельDSD 145 T DSD 175 T DSD 205 T
Робочий надлишковий тиск бар 7,5 7,5 10 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 14 16,92 13,6 21 16,59 13,06
Макс. надлишковий тиск бар 9 8,5 12 8,5 12 15
Номінальна потужність двигуна кВт 75 90 110
ХолодоосушувачABT 250 ABT 250 ABT 250
Розміри
Ш х Г х В мм 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 69 70 72
Вага кг 3.220 3.330 3.360 3.630 3.370 3.400

МодельDSD 240 T
Робочий надлишковий тиск бар 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 25,15 20,4 16,15
Макс. надлишковий тиск бар 8,5 12 15
Номінальна потужність двигуна кВт 132
ХолодоосушувачABT 250
Розміри
Ш х Г х В мм 		2.750 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN
Рівень шуму дБ (А) 74
Вага кг 3.690 3.700 3.440

Виконання SFC

МодельDSD 145 SFC DSD 175 SFC DSD 205 SFC
Робочий надлишковий тиск бар 7,5 7,5 10 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Макс. надлишковий тиск бар 8,5 10 10 15
Номінальна потужність двигуна кВт 75 90 110
Розміри
Ш х Г х В мм 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 70 71 73
Вага кг 3.190 3.330 3.340 3.370

МодельDSD 240 SFC
Робочий надлишковий тиск бар 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Макс. надлишковий тиск бар 8,5 12 15
Номінальна потужність двигуна кВт 132
Розміри
Ш х Г х В мм 		2.690 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN
Рівень шуму дБ (А) 75
Вага кг 3.670 3.410 3.440

Виконання T-SFC

МодельDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Робочий надлишковий тиск бар 7,5 7,5 10 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Макс. надлишковий тиск бар 8,5 10 10 15
Номінальна потужність двигуна кВт 75 90 110
ХолодоосушувачABT 250 ABT 250 ABT 250
Розміри
Ш х Г х В мм 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Рівень шуму дБ (А) 70 71 73
Вага кг 3.470 3.610 3.620 3.650

МодельDSD 240 T SFC
Робочий надлишковий тиск бар 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Макс. надлишковий тиск бар 8,5 12 15
Номінальна потужність двигуна кВт 132
ХолодоосушувачABT 250
Розміри
Ш х Г х В мм 		2.990 x 1.730 x 2.150
З'єднання стисненого повітряDN65 PN16 DIN
Рівень шуму дБ (А) 75
Вага кг 3.950 3.690 3.720

Вбудований холодоосушувач

МодельABT 250
Споживана потужність кВт 1,8
Точка роси °C 3
ХолодоагентR-513A
Потенціал глобального потепління629
Кількість холодоагенту кг 1,35
Маса холодильного агенту в еквіваленті CO2 т 0,9
Герметичний холодильний контур-

Технічні характеристики DSDX

Базове виконання

МодельDSDX 245 DSDX 305
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 25,15 20,4 16,15 30,55 24,7 19,78
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 132 160
Розміри
Ш х Г х В мм 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 74 75
Вага кг 3.950 3.962 3.716 4.450 4.018 4.030

Виконання SFC

МодельDSDX 245 SFC DSDX 305 SFC
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 132 160
Розміри
Ш х Г х В мм 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 75 76
Вага кг 4.700 4.454 4.466 4.800 4.812 4.566

Технічні характеристики ESD

Базове виконання

МодельESD 375 ESD 445
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 37,85 30,13 24,34 42,2 37,32 29,67
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 200 250
Розміри
Ш х Г х В мм 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
З'єднання стисненого повітряDN100 PN16 DIN DN100 PN16 DIN
Рівень шуму дБ (А) 75 76
Вага кг 5.000 4.880 4.560 5.060 4.940

Виконання SFC

МодельESD 375 SFC ESD 445 SFC
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 200 250
Розміри
Ш х Г х В мм 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
З'єднання стисненого повітряDN100 PN16 DIN DN100 PN16 DIN
Рівень шуму дБ (А) 76 77
Вага кг 5.480 5.160 5.170 5.660 5.540 5.220

Технічні характеристики FSD

Базове виконання

МодельFSD 475 FSD 575
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 48,2 37,63 29,52 58,4 47,57 37
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 250 315
Розміри
Ш х Г х В мм 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
З'єднання стисненого повітряDN150 PN16 DIN DN150 PN16 DIN
Рівень шуму дБ (А) 79 79
Вага кг 6.580 6.230 6.100 6.750 6.600 6.250

Виконання SFC

МодельFSD 475 SFC FSD 575 SFC
Робочий надлишковий тиск бар 7,5 10 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Макс. надлишковий тиск бар 8,5 12 8,5 12 15
Номінальна потужність двигуна кВт 250 315
Розміри
Ш х Г х В мм 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
З'єднання стисненого повітряDN150 PN16 DIN DN150 PN16 DIN
Рівень шуму дБ (А) 79 80
Вага кг 6.930 6.800 7.300 6.950 6.820

Технічні характеристики HSD

Базове виконання

МодельHSD 662 HSD 722 HSD 782
Робочий надлишковий тиск бар 7,5 10 13 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Макс. надлишковий тиск бар 8,5 12 15 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 360 400 450
Розміри
Ш х Г х В мм 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
З'єднання стисненого повітряDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Рівень шуму дБ (А) 71 72 72
Вага кг 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

МодельHSD 842
Робочий надлишковий тиск бар 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 84,4 71,15 58,27
Макс. надлишковий тиск бар 8,5 12 15
Номінальна потужність двигуна кВт 500
Розміри
Ш х Г х В мм 		3.570 x 2.145 x 2.350
З'єднання стисненого повітряDN150 PN16 DIN
Рівень шуму дБ (А) 73
Вага кг 8.700 8.666 8.368

Виконання SFC

МодельHSD 662 SFC HSD 782 SFC HSD 842 SFC
Робочий надлишковий тиск бар 7,5 10 7,5 10 13 7,5 10 13
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Макс. надлишковий тиск бар 8,5 12 8,5 12 15 8,5 12 15
Номінальна потужність двигуна кВт 382 410 515
Розміри
Ш х Г х В мм 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
З'єднання стисненого повітряDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Рівень шуму дБ (А) 73 74 75
Вага кг 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
