Середні гвинтові компресори від 18,5 до 110 кВт


Енегоефективні гвинтові компресори — продумано до найдрібніших деталей

Постачання стисненого повітря за допомогою гвинтових компресорів є для нас основним напрямком їх виробництва. Серії ASD, BSD, CSD та CSD(X) забезпечують надійну подачу стисненого повітря у виробничі процеси з безпрецедентною ефективністю.

Установки є ідеальними командними гравцями і можуть бути легко інтегровані в існуючі системи керування за допомогою SIGMA AIR MANAGER 4.0. Щоб ви могли отримувати необхідне стиснене повітря, ми пропонуємо наші гвинтові компресори в різних варіантах виконання.

  • Базова модель
  • з холодоосушувачем для високої якості стисненого повітря: Модель T
  • з приводом з регулюванням частоти обертання для максимальної економічності за рахунок широкого діапазону регулювання: модель SFC
  • З синхронним реактивним двигуном: значно вищий ККД порівняно до асинхронних систем, забезпечує помітну економію енергії, особливо в режимі часткового навантаження.
  • у вигляді комплексного рішення із встановленим холодоосушувачем та приводом з регулюванням частоти обертання: Модель T SFC
Наші фахівці допоможуть вам вибрати відповідну модель.

Переваги

  • Економія енергії:
    Установки з фіксованою частотою обертання та асинхронним двигуном мають клас енергоефективності IE4. Ми встановлюємо двигуни класу IE5 в гвинтові компресори з регульованою частотою і виконуємо стандарт ефективності системи IES2.
  • Збільшений термін служби —
    електронна система терморегулювання динамічно регулює температуру рідини в серіях ASD, BSD, CSD і CSD(X). Це надійно запобігає утворенню конденсату та пов'язаних з ним пошкоджень внаслідок дії вологи, а також сприяє додатковому заощадженню енергії.
  • Рекуперація тепла —
    Наші гвинтові компресори на 100 % перетворюють електричну енергію, яка подається на нього приводом, у теплову енергію. З цього обсягу 96% доступно для рекуперації тепла. Скористайтеся цим потенціалом!

CSD (X) — перетворення потужності на ефективність

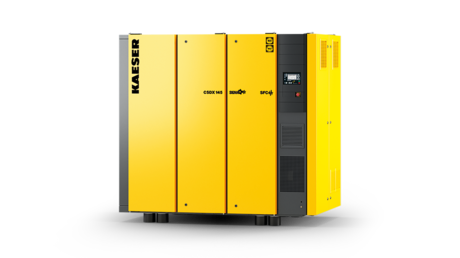

Гвинтовий компресор CSDX від KAESER KOMPRESSOREN

Гвинтові компресори нового покоління серії CSD (X) з упорскуванням масла забезпечують більш точну і ефективну подачу енергії в процесі експлуатації. Основою для цього є інтегрований агрегатний ланцюг. Це дозволяє узгодити частоту обертання блоку з оптимальним енергоспоживанням у відповідному робочому режимі. Вбудована електронна система керування температурою (ETM) і заново розроблений впускний клапан в поєднанні зі збільшеним впускним фільтром забезпечують підвищену ефективність гвинтового компресора. Вентилятор з регулюванням частоти забезпечує додаткову економію енергії і менший вуглецевий слід. Він подає лише стільки охолоджувального повітря, скільки дійсно необхідно.

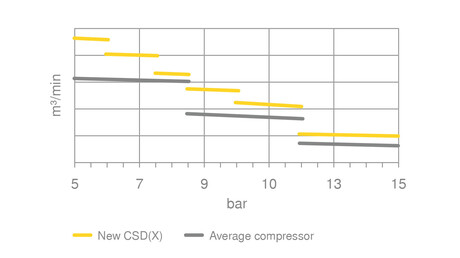

Нові варіанти тиску CSD(X).
Шість варіантів тиску значно збільшують об’ємний потік, і найголовніше — це дозволяє ще більш точно налаштувати його відповідно до ваших індивідуальних вимог до тиску.

Для досягнення ще більшої енергоефективності компанія KAESER завжди прагне до максимально можливої ефективності приводу. Установки з фіксованою частотою обертання мають найкращий для асинхронних двигунів клас енергоефективності IE4. Установки SFC з регулюванням частоти використовують двигуни класу IE5 і, крім того, відповідають стандарту IES2 щодо ефективності системи і, отже, забезпечують максимально можливу ефективність відповідно до стандарту IEC 61800-9.



Детальний огляд гвинтових компресорів потужністю до 110 кВт

Надійне запобігання утворенню конденсату

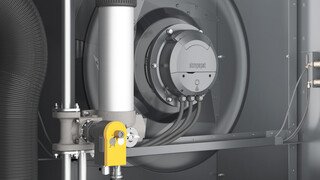

Електронна система регулювання температури для запобігання конденсації.

Електронна система керування температурою (ETM) дозволяє блоку керування компресором SIGMA CONTROL 2 надійно запобігати утворенню конденсату. У моделі CSD (X) блок керування SIGMA CONTROL 2 також може регулювати подачу охолоджувального повітря відповідно до умов навколишнього середовища за допомогою регулювання частоти вентиляторного блоку. Таким чином, при низьких температурах або в режимі часткового навантаження частота обертання вентилятора і, отже, споживання енергії можуть бути значно знижені.

Ефективна і надійна робота
Блок керування компресором SIGMA CONTROL 2

Інтегрований блок керування SIGMA CONTROL 2 координує виробництво стисненого повітря і забезпечує ефективну і надійну роботу установки та ідеальну взаємодію в системі керування. Всі відповідні компоненти та експлуатаційні умови установки контролюються та оцінюються. Оператор має всі можливості для підключення обладнання також до диспетчерського обладнання (SCADA).

Енергоефективність — це головний пріоритет
Заощаджуйте з системою управління витратами життєвого циклу KAESER

Витрати на придбання та сервісне обслуговування компресора складають лише малу частку всіх витрат на нього за весь період його експлуатації. Основними витратами є витрати на енергію. Як постачальник систем подачі стисненого повітря, ми пропонуємо індивідуальне проектування, яке ідеально підходить для потреб замовника, енергоефективну станцію подачі стисненого повітря і надійне обслуговування. Ми будемо вашим партнером протягом усього терміну служби вашої станції стисненого повітря.

Висока якість стисненого повітря при низькому споживанні енергії
Гвинтовий компресор CSDX з вбудованим осушувачем.

Ви хочете захистити свою систему подачі стисненого повітря від корозії трубопроводів, поломок обладнання та пошкоджень продукції? Додатковий осушувач для гвинтових компресорів серій ASD, BSD, CSD і CSD (X) — це те, що вам потрібно.

Міцна і компактна конструкція холодоосушувача дозволяє зменшити кількість холодоагенту і, отже, його еквівалент CO2. Режим енергозбереження дозволяє працювати тільки тоді, коли через нього проходить стиснене повітря. Це забезпечує належну якість стисненого повітря при максимально можливій економії.

Технічні характеристики ASD

Базове виконання

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Виконання Т

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Виконання SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Виконання T-SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Вбудований холодоосушувач

Модель Споживана потужність кВт Точка роси °C Холодоагент Потенціал глобального потепління Кількість холодоагенту кг Маса холодильного агенту в еквіваленті CO2 т Герметичний холодильний контур
ABT 60 0,8 3 R-513A 629 0,75 0,5 -

Технічні характеристики BSD

Базове виконання

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Виконання Т

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Виконання SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Виконання T-SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Вбудований холодоосушувач

Модель Споживана потужність кВт Точка роси °C Холодоагент Потенціал глобального потепління Кількість холодоагенту кг Маса холодильного агенту в еквіваленті CO2 т Герметичний холодильний контур
ABT 83 0,9 3 R-513A 629 1,2 0,8 -

Технічні характеристики CSD

Базове виконання

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Виконання Т

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Виконання SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Виконання T-SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Вбудований холодоосушувач

Модель Споживана потужність кВт Точка роси °C Холодоагент Потенціал глобального потепління Кількість холодоагенту кг Маса холодильного агенту в еквіваленті CO2 т Герметичний холодильний контур
ABT 105 0,92 3 R-513A 629 1,45 0,9 -
ABT 125 1,3 3 R-513A 629 1,65 1 -

Технічні характеристики CSDX

Базове виконання

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Виконання Т

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Виконання SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Виконання T-SFC

Модель Робочий надлишковий тиск бар Об'ємний потік всієї установки при робочому тиску м³/хв. Макс. надлишковий тиск бар Номінальна потужність двигуна кВт Холодоосушувач Розміри
Ш х Г х В мм 		З'єднання стисненого повітря Рівень шуму дБ (А) Вага кг
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Вбудований холодоосушувач

Модель Споживана потужність кВт Точка роси °C Холодоагент Потенціал глобального потепління Кількість холодоагенту кг Маса холодильного агенту в еквіваленті CO2 т Герметичний холодильний контур
ABT 165 1,38 3 R-513A 629 1,5 0,9 -
ABT 200 1,6 3 R-513A 629 1,1 0,69 -
