Безмасляні гвинтові компресори із вбудованим осушувачем стисненого повітря


i.HOC — вражаюча ефективність осушення стисненого повітря

Запатентований ротаційний осушувач i.HOC від Kaeser використовує тепло стискання на 100 відсотків! Завдяки понопотоковій регенерації він надійно забезпечує низькі точки роси при температурі навколишнього повітря 45 °C — і це без електричного обігріву чи додаткового охолодження регенераційного повітря!

  • Може встановлюватися в установки з повітряним або водяним охолодженням
  • Номінальна потужність установок від 37 до 200 кВт
  • Продуктивність установок від 3,3 до 30 м³/хв
  • Вбудований блок керування SIGMA CONTROL 2 (варіанти моделей SFC)

Переваги

  • Негативні значення точки роси навіть за високих температур:
    завдяки надзвичайному потенціалу регенерації i.HOC дозволяє отримувати негативні значення точки роси навіть за високої температури теплоносія.
  • Стабільність точки роси при змінному об'ємному потоці:
    навіть при низькому завантаженні компресора точка роси залишається стабільною — у тому числі без компенсатора часткового навантаження.
  • Ефективне осушення і рекуперація тепла:
    i.HOC застосовує оптимізований для рекуперації тепла теплообмінник ступеня 2 для охолодження регенераційного повітря.
Витрати життєвого циклу

Оптимальне консультування, технічні переваги дослідницьких робіт і виробництва та високоефективна глобальна організація технічного обслуговування, яка попереджає простої.

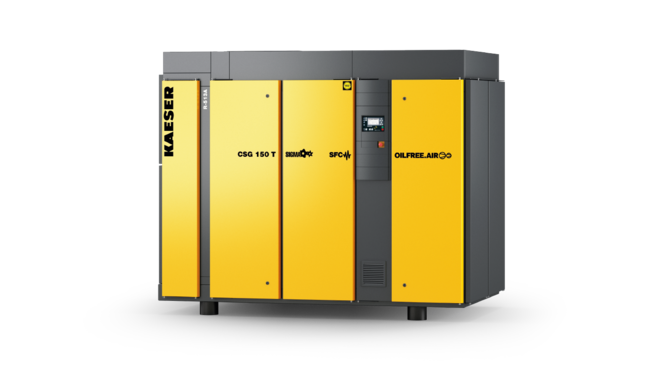

Детальний огляд безмасляних гвинтових компресорів із вбудованим i.HOC або холодоосушувачем

Різні технології осушення

Вбудований холодоосушувач

Для точок роси до +3 °C холодоосушувачі є найкращим вибором навіть для безмасляних гвинтових компресорів з точки зору енергоефективності та інвестиційних витрат. Точки роси нижче +3° C забезпечують адсорбційні осушувачі.

Вбудований ротаційний осушувач i.HOC

Для досягнення точок роси до -30 °C надійним й ефективним варіантом є ротаційний осушувач i.HOC, який компактно розміщується в гвинтовому компресорі. Для регенерації сушильного матеріалу використовується гаряче стиснене повітря з другого ступеня компресора.

i.HOC з незалежною повнопоточною регенерацією

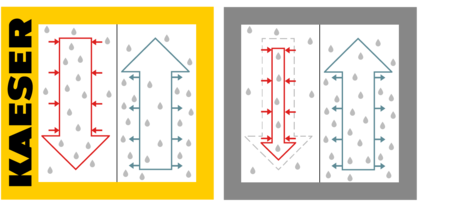

i.HOC від KAESER з повною регенерацією потоку
□ Повнопоточна регенерація □ Часткова регенерація
↓ Область регенерації: гаряче повітря витягує вологу з сушильного агенту.
↑ Область осушення: холодне повітря віддає вологу сушильному агенту.

i.HOC (Integrated Heat of Compression Dryer, вбудований тепловий осушувач компресора) використовує для осушення 100 % тепла стискання другого ступеню компресора (повнопоточна регенерація). Це тепло, що так чи інакше виникає під час стискання, практично безкоштовне.

  • Процес осушення не потребує додаткової енергії
  • Більш високий потенціал регенерації, ніж під час часткової регенерації
  • Повна функціональність навіть у періоди низького завантаження компресора

Переваги повнопоточної регенерації виявляються, перш за все, при збільшенні температури охолоджуваного середовища. Ротаційні осушувачі KAESER досягають чудових результатів, і навіть без додаткового електричного підігріву регенераційного повітря.

Вбудований холодоосушувач

Енергозберігаюче осушення

Завдяки інтегрованій конструкції та великому блочному теплообміннику з алюмінію перепад тиску складає менше 0,1 бар. Енергозберігальний спіральний компресор допомагає додатково економити енергію під час осушення стисненого повітря.

Відмінний доступ

Всі деталі холодоосушувача легко доступні через сервісні двері з торцевого боку. Це полегшує технічне обслуговування та ремонт холодоосушувача.

Огляд вбудованого ротаційного осушувача

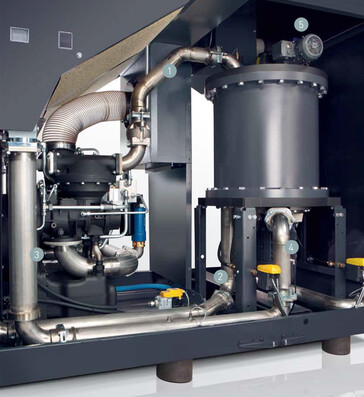

Схема монтажу ротаційного осушувача i.HOC
  1. Впуск регенераційного повітря
  2. Випуск регенераційного повітря
  3. Відділення конденсату
  4. Впуск радіальної повітродувки
  5. Випуск i.HOC
Детально про i.HOC

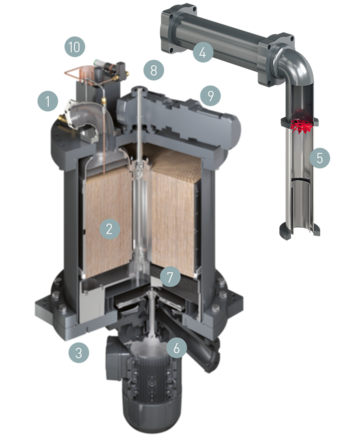

i.HOC — секції і складові частини
  1. Впуск регенераційного повітря
  2. Барабан (сушильний агент силікагель)
  3. Випуск регенераційного повітря
  4. Теплообмінник ступеня 2
  5. Зовнішній пристрій відведення конденсату
  6. Радіальна повітродувка
  7. Демістер (відділювач крапель)
  8. Випуск ротаційного осушувача
  9. Двигун барабана
  10. Датчик точки роси (опція)
Технічні характеристики DSG-2 A

Базове виконання

МодельDSG 140-2 A DSG 180-2 A DSG 220-2 A
Робочий надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 77 78 78
Вага кг 3.400 3.550 3.650

МодельDSG 260-2 A DSG 290-2 A
Робочий надлишковий тиск бар 4 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 28,61 26,1 26 22,9 28,55 28,5 26
Макс. надлишковий тиск бар 4 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 81
Вага кг 3.800 4.000

Виконання SFC

МодельDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 79 80
Вага кг 4.150 4.250 4.400

МодельDSG 290-2 SFC A
Робочий надлишковий тиск бар 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 82
Вага кг 4.600

Виконання RD

МодельDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Робочий надлишковий тиск бар 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 6 8 10 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Точка роси °C -34 -36 -26 -33 -36 -26 -33 -35
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 77 78 78
Вага кг 4.500 4.650 4.750

МодельDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Робочий надлишковий тиск бар 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 26,1 26 22,9 28,55 28,5 26
Макс. надлишковий тиск бар 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Точка роси °C -25 -32 -34 -24 -31 -33
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 81
Вага кг 4.900 5.100

Виконання RD-SFC

МодельDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Робочий надлишковий тиск бар 6 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Точка роси °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 79 79 80
Вага кг 5.250 5.350 5.500

МодельDSG 290-2 i.HOC SFC A
Робочий надлишковий тиск бар 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Точка роси °C -24 -30 -33
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.385
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 82
Вага кг 5.700

Технічні характеристики DSG-2 W

Базове виконання

МодельDSG 140-2 W DSG 180-2 W DSG 220-2 W
Робочий надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 4 6 8 10 4 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 69 70 71
Вага кг 3.100 3.250 3.350

МодельDSG 260-2 W DSG 290-2 W
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Макс. надлишковий тиск бар 4 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 74 75
Вага кг 3.500 3.700

Виконання SFC

МодельDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Робочий надлишковий тиск бар 4 6 8 10 4 6 8 10 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 71 72 75
Вага кг 3.850 3.950 4.100

МодельDSG 290-2 SFC W
Робочий надлишковий тиск бар 4 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Розміри
Ш х Г х В мм 		3.435 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 76
Вага кг 4.300

Виконання RD

МодельDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Робочий надлишковий тиск бар 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Макс. надлишковий тиск бар 8 10 6 8 10 6 8 10
Номінальна потужність двигуна кВт 90 110 132
Точка роси °C -32 -36 -24 -33 -36 -24 -33 -36
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 69 70 71
Вага кг 4.200 4.350 4.450

МодельDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Робочий надлишковий тиск бар 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 26,1 26 22,9 28,55 28,5 26
Макс. надлишковий тиск бар 8 10 8 10
Номінальна потужність двигуна кВт 160 200
Точка роси °C -25 -33 -36 -24 -33 -36
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 74 75
Вага кг 4.600 4.800

Виконання RD-SFC

МодельDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Робочий надлишковий тиск бар 6 8 10 6 8 10 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Макс. надлишковий тиск бар 6 10 8,5 10 7 10
Номінальна потужність двигуна кВт 110 132 160
Точка роси °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Рівень шуму дБ (А) 71 72 75
Вага кг 4.950 5.050 5.200

МодельDSG 290-2 i.HOC SFC W
Робочий надлишковий тиск бар 6 8 10
Об'ємний потік всієї установки при робочому тиску м³/хв. 10,27 - 30,05 11,47 - 30 12,33 - 28
Макс. надлишковий тиск бар 8,5 10
Номінальна потужність двигуна кВт 200
Точка роси °C -25 -33 -36
Розміри
Ш х Г х В мм 		4.270 x 1.750 x 2.060
З'єднання стисненого повітряDN80 PN16 DIN
Рівень шуму дБ (А) 76
Вага кг 5.400
